Де застосовується

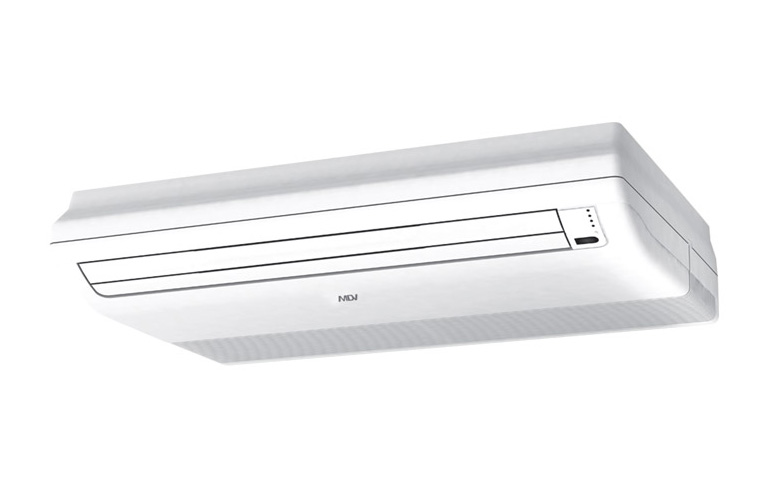

Підлогово-стельовий внутрішній блок VRF. Виробник формулює призначення прямо: там, де недостатньо традиційного настінного кондиціонера — великі приміщення з високими стелями, зали ресторанів, супермаркети, великі офіси.
- зали ресторанів і супермаркети
- великі офіси з високими стелями
- приміщення складної архітектури, зокрема сильно витягнутої форми
- об’єкти, де блок ставлять або під стелею, або біля підлоги
Блок працює тільки у складі VRF-системи MDV — окремо, без зовнішнього блока, він не встановлюється. Холодоагент R410A, живлення 220–240 В однофазне. Гарантія виробника — 3 роки.
Конструкція
Блоки мають автоматичні вертикальні й горизонтальні жалюзі, керовані з пульта ДУ, і оснащені дренажною помпою для видалення конденсату на висоту до 750 мм.
- сім швидкостей вентилятора з тихим режимом
Silent - п’ять положень жалюзі, режим
ECO - підтримання температури ±0,5 °C
- легкомийна панель
- функція самодіагностики й теплий пуск
Приладдя й керування:
NIM05(B)— модуль для роботи з картою гостяNIM09— модуль для карти гостя з інфрачервоним датчикомMCAC-PIDU— модуль завершення роботи при зникненні живлення- провідні пульти
WDC-86E/KDіWDC-120G/WK - бездротові пульти
RM05BіRM12D - центральні пульти
CCM-180A/BWSіCCM-270B/WS
Як підбирають
Потужність беруть із таблиці характеристик картки. Ряд охоплює вісім типорозмірів від 3,6 до 14 кВт:
| Модель | Холод / тепло, кВт | Витрата 7~1 швидкість, м³/год | Шум 7~1, дБ(A) |
|---|---|---|---|
| MDI2-36DLDHN1 | 3,6 / 4,0 | 550…420 | 40…36 |
| MDI2-45DLDHN1 | 4,5 / 5,0 | 930…720 | 43…41 |
| MDI2-56DLDHN1 | 5,6 / 6,3 | 930…720 | 43…41 |
| MDI2-71DLDHN1 | 7,1 / 8,0 | 930…720 | 43…41 |
| MDI2-80DLDHN1 | 8,0 / 9,0 | 1 280…1 050 | — |
| MDI2-90DLDHN1 | 9,0 / 10,0 | 1 280…1 050 | — |
| MDI2-112DLDHN1 | 11,2 / 12,5 | 1 890…1 580 | — |
| MDI2-140DLDHN1 | 14,0 / 15,0 | 1 890…1 580 | — |
Головне: витрата зростає ступенями, а не плавно. Типорозміри 45, 56 і 71 дають однакові 930 м³/год, потім 80 і 90 — по 1 280, а 112 і 140 — по 1 890. У межах кожної групи мережу роздачі й місце під блок планують однаково.
Друга деталь: перехід із 36 на 45 піднімає витрату майже вдвічі — з 550 до 930 м³/год при різниці потужності менш ніж на кіловат. Для витягнутого приміщення це і є вирішальний стрибок дальнобійності.
Що врахувати при монтажі
- монтаж або підстельовий, або підлоговий — орієнтацію обирають до замовлення кріплення
- дренажна помпа піднімає конденсат на 750 мм
- при підстельовому монтажі потік спрямовують уздовж приміщення, не в робочу зону
- при підлоговому перед блоком лишають вільний простір
- робочі межі задає зовнішній блок системи
У витягнутому приміщенні цей тип працює краще за касетний: потік іде вздовж, а не на чотири боки. Але саме тому перед блоком не має бути перегородок — струмінь має пройти всю довжину залу.
