Где применяется

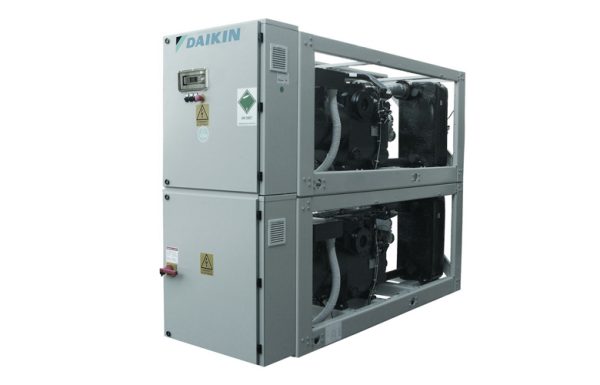

Чиллер с водяным охлаждением конденсатора для внутренней установки. Главное преимущество серии — рабочий диапазон, и именно он определяет, для чего её берут:
| Контур | Диапазон | Что это даёт |
|---|---|---|
| Вода на выходе из конденсатора | +18 … +65 °C | пригодность для отопительных контуров, а не только для сброса тепла |
| Теплоноситель на выходе из испарителя | −8 … +15 °C | технологический холод с гликолем |
- объекты с градирней или доступным водяным контуром
- производства с технологическим холодом ниже нуля
- здания, где тепло конденсации идёт в отопление
- помещения, где агрегат нельзя вынести наружу
Конструкция
Поколение J — одновинтовой компрессор с плавным регулированием производительности. Компрессор и теплообменники имеют специальное исполнение под R-134a.
Диапазон холодопроизводительности серии — от 120 до 568 кВт, коэффициент EER до 4,29. Такое значение даёт именно водяное охлаждение: конденсация идёт при стабильной температуре, а не при +45 °C летнего воздуха.
- управление — электронный пульт на контроллере
MicroTech III - интеграция в систему управления зданием по протоколам BACnet, Modbus и LonWorks
- агрегат компактный и не требует большой площади под установку
Как подбирают
Винтовой компрессор, в отличие от спирального, регулирует производительность плавно или широкими ступенями и потому спокойно держит частичную нагрузку. Именно на ней машина работает большую часть сезона, поэтому агрегаты этого класса сравнивают не по EER в номинале, а по сезонному ESEER — разница между двумя чиллерами с одинаковым EER может достигать четверти годового потребления.
- количество независимых холодильных контуров определяет поведение при частичной нагрузке и при отказе: два контура оставляют объект с половиной мощности, а не без холода
- объём воды в контуре считают от инерции системы — буферная ёмкость нужна там, где нагрузка скачет (серверные, технологические процессы, залы с переменным заполнением)
- если холод нужен круглый год, смотрят в сторону исполнений со свободным охлаждением: зимой компрессор останавливается, и тепло сбрасывается прямо через воздушный теплообменник
Для этой серии к обычным критериям добавляется температурный: верхняя граница по конденсатору +65 °C делает машину источником тепла для отопления, а нижняя по испарителю −8 °C — для технологического холода. Оба режима требуют проверки контура: в первом случае — совместимости с системой отопления, во втором — концентрации гликоля.
Что учесть при монтаже
Качество воды в контуре сброса — главный риск эксплуатации. Механические примеси и соли жёсткости оседают на трубках кожухотрубного теплообменника, и потеря эффективности наступает раньше, чем любая авария по давлению.
- фильтр в контуре обязателен; для открытых источников — ещё и промежуточный теплообменник
- все водяные контуры оборудуют реле протока: пуск компрессора без протока разрушает теплообменник быстрее, чем сработает любая другая защита
- виброопоры, гибкие вставки на всех водяных подключениях и отдельный фундамент — не опции: агрегат стоит в помещении, поэтому шум и вибрация идут в здание
- техническому помещению нужна вентиляция: несмотря на водяное охлаждение, машина отдаёт в воздух тепло от электродвигателя и корпуса
- вокруг агрегата оставляют пространство для вытягивания трубного пучка — длину, равную длине теплообменника
Без этого запаса чистка или замена пучка превращается в разборку стены.
