Где применяется

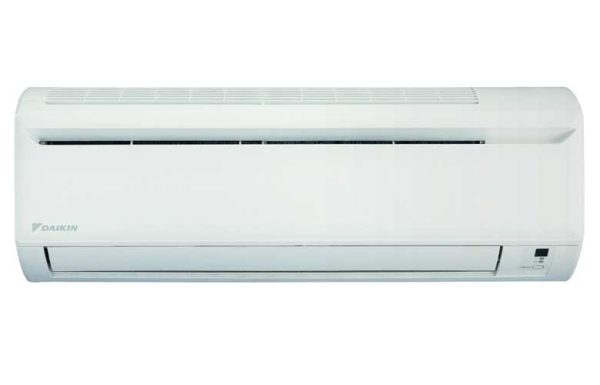

Настенный фанкойл Daikin. Это не кондиционер: он работает от водяного контура здания — от чиллера, теплового насоса или теплового пункта, — а не от фреоновой трассы.
- гостиничные номера и офисные кабинеты в системе чиллер-фанкойл
- помещения без подвесного потолка, где кассетный блок поставить негде
- объекты с центральным холодоснабжением от чиллера
- здания, где фреоновые трассы по этажам не прокладывают
Индекс CT означает двухтрубное исполнение: один теплообменник работает поочерёдно на холод и на тепло. Схему контура задаёт проект здания, и изменить её после монтажа невозможно.
Конструкция
Питание 1~ 220–240 В, 50 Гц. Присоединение по воде 1/2 дюйма во всех типоразмерах.
- центробежный вентилятор с двойным воздухозаборником
- три скорости вентилятора
- съёмный моющийся воздушный фильтр
- функция автоматического покачивания заслонок
- самогасящаяся теплоизоляция и фильтр
- пульты: проводной
MERCA, проводной упрощённыйSRC, инфракрасныйWRC
⚠️ Трёхходового клапана в этих блоках нет. Регулирование расхода воды выполняют отдельным узлом контура, и его предусматривают в проекте обвязки, а не рассчитывают на фанкойл.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт гидравлику и габарит — то, что определяет обвязку и место на стене:
| Типоразмер | Холод, кВт | Тепло, кВт | Расход воды, л/ч | Гидросопротивление, кПа | Расход воздуха, м³/ч | Габариты В × Ш × Г, мм |
|---|---|---|---|---|---|---|
| 02 | 2,43 | 3,22 | 420 | 34 | 442 | 288 × 800 × 206 |
| 03 | 2,70 | 3,52 | 460 | 24 | 476 | 288 × 800 × 206 |
| 04 | 3,31 | 4,40 | 570 | 31 | 629 | 288 × 800 × 206 |
| 05 | 4,54 | 6,01 | 780 | 28 | 866 | 310 × 1 065 × 224 |
| 06 | 5,28 | 5,26 | 910 | 32 | 1 053 | 310 × 1 065 × 224 |
⚠️ Главная аномалия ряда: у типоразмера 06 тепло меньше тепла 05-го — 5,26 против 6,01 кВт, несмотря на больший холод. Это единственный случай в линейке, когда старшая модель греет слабее. Если фанкойл берётся прежде всего для отопления, типоразмер 05 выгоднее 06.
Вторая особенность — гидросопротивление не растёт с мощностью: наибольшее у младшего 02 (34 кПа), наименьшее у 03 (24 кПа). При подборе насоса считают по худшей ветке контура, а не по самому мощному фанкойлу.
Что учесть при монтаже
- корпус меняется один раз — между 04 и 05: с 800 на 1 065 мм в ширину
- масса растёт с 9 до 14 кг на той же границе
- присоединение по воде 1/2″ во всей линейке — обвязку планируют одинаково
- трёхходовой клапан предусматривают в узле контура, в фанкойле его нет
- тип пульта выбирают до заказа: проводной требует линии управления
Собственное потребление блока — 31–72 Вт. Это лишь вентилятор и автоматика: вся энергия на холод и тепло тратится в центральном чиллере или тепловом пункте.
