Де застосовується

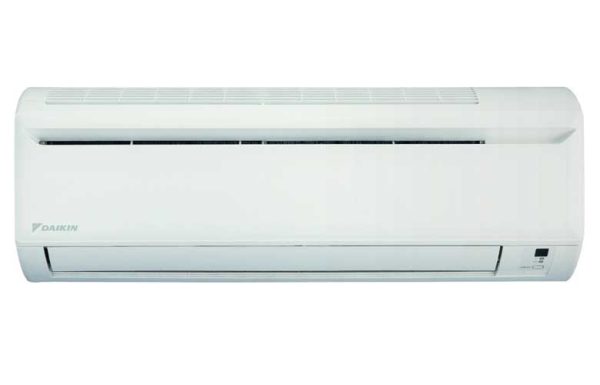

Настінний фанкойл Daikin. Це не кондиціонер: він працює від водяного контуру будівлі — від чилера, теплового насоса або теплового пункту, — а не від фреонової траси.
- готельні номери й офісні кабінети в системі чилер-фанкойл
- приміщення без підвісної стелі, де касетний блок поставити ніде
- об’єкти з центральним холодопостачанням від чилера
- будівлі, де фреонові траси по поверхах не прокладають
Індекс CT означає двотрубне виконання: один теплообмінник працює по черзі на холод і на тепло. Схему контуру задає проєкт будівлі, і змінити її після монтажу неможливо.
Конструкція
Живлення 1~ 220–240 В, 50 Гц. Приєднання по воді 1/2 дюйма в усіх типорозмірах.
- відцентровий вентилятор із подвійним повітрозабірником
- три швидкості вентилятора
- знімний мийний повітряний фільтр
- функція автоматичного похитування заслінок
- самогасна теплоізоляція і фільтр
- пульти: провідний
MERCA, провідний спрощенийSRC, інфрачервонийWRC
⚠️ Триходового клапана в цих блоках немає. Регулювання витрати води виконують окремим вузлом контуру, і його передбачають у проєкті обв’язки, а не розраховують на фанкойл.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає гідравліку й габарит — те, що визначає обв’язку й місце на стіні:
| Типорозмір | Холод, кВт | Тепло, кВт | Витрата води, л/год | Гідроопір, кПа | Витрата повітря, м³/год | Габарити В × Ш × Г, мм |
|---|---|---|---|---|---|---|
| 02 | 2,43 | 3,22 | 420 | 34 | 442 | 288 × 800 × 206 |
| 03 | 2,70 | 3,52 | 460 | 24 | 476 | 288 × 800 × 206 |
| 04 | 3,31 | 4,40 | 570 | 31 | 629 | 288 × 800 × 206 |
| 05 | 4,54 | 6,01 | 780 | 28 | 866 | 310 × 1 065 × 224 |
| 06 | 5,28 | 5,26 | 910 | 32 | 1 053 | 310 × 1 065 × 224 |
⚠️ Головна аномалія ряду: у типорозміру 06 тепло менше за тепло 05-го — 5,26 проти 6,01 кВт, попри більший холод. Це єдиний випадок у лінійці, коли старша модель гріє слабше. Якщо фанкойл береться передусім для опалення, типорозмір 05 вигідніший за 06.
Друга особливість — гідроопір не зростає з потужністю: найбільший у молодшого 02 (34 кПа), найменший у 03 (24 кПа). При підборі насоса рахують за найгіршою гілкою контуру, а не за найпотужнішим фанкойлом.
Що врахувати при монтажі
- корпус змінюється один раз — між 04 і 05: з 800 на 1 065 мм завширшки
- маса зростає з 9 до 14 кг на тій самій межі
- приєднання по воді 1/2″ у всій лінійці — обв’язку планують однаково
- триходовий клапан передбачають у вузлі контуру, у фанкойлі його немає
- тип пульта обирають до замовлення: провідний потребує лінії керування
Власне споживання блока — 31–72 Вт. Це лише вентилятор і автоматика: уся енергія на холод і тепло витрачається в центральному чилері або тепловому пункті.
