Где применяется

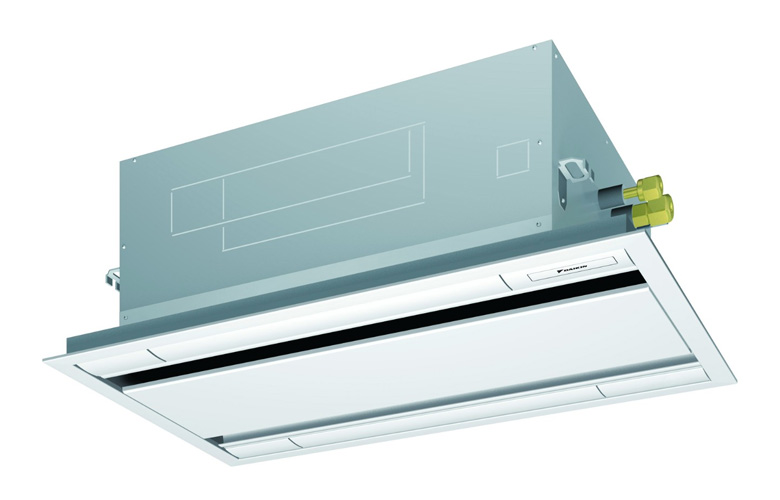

Кассетный внутренний блок VRV двухпоточного типа. Воздух подаётся в две противоположные стороны, а ширина корпуса всего 620 мм во всех моделях — это решение для вытянутых помещений и узких потолочных ниш.
- вытянутые комнаты, коридоры, узкие офисы
- помещения, где поток должен идти вдоль, а не на четыре стороны
- объекты с ограниченной шириной межпотолочного пространства
- гостиничные номера и кабинеты
Блок работает только в составе системы VRV — отдельно, без наружного блока, он не устанавливается. Хладагент R-410A, питание 1~ 220–240 В, 50 Гц.
Конструкция
Блок ставится в подвесной потолок с высотой подшивного пространства от 355 мм. Механизм автоматического синхронного покачивания горизонтальных заслонок создаёт равномерный температурный фон и предотвращает загрязнение потолка.
- теплообменник новой конструкции, двигатели постоянного тока вентилятора и дренажного насоса
- уровень шума от 28 дБА
- дренажный насос с подъёмом конденсата до 850 мм в стандартной комплектации
- воздухоочистительный фильтр с увеличенным сроком службы в стандартной комплектации
- проводные пульты
BRC7C52иBRC1H519W
Функция «Никого нет дома» задаётся с проводного пульта и экономит электроэнергию без снижения комфорта — блок переходит в поддерживающий режим вместо полного отключения.
Как подбирают
Мощность берут из таблицы характеристик карточки. Ряд охватывает восемь типоразмеров:
| Типоразмер | Холод, кВт | Расход макс./мин., м³/мин | Шум макс./мин., дБА |
|---|---|---|---|
| 20 | 2,2 | 10,5 / 7,5 | 32 / 28 |
| 25 | 2,8 | 11,5 / 8 | 34 / 29 |
| 32 | 3,6 | 11,5 / 8 | 34 / 30 |
| 40 | 4,5 | 12 / 8,5 | 36 / 31 |
| 50 | 5,6 | 15 / 10,5 | 37 / 31 |
| 63 | 7,1 | 16 / 11,5 | 39 / 32 |
| 80 | 9,0 | 26 / 18,5 | 42 / 33 |
| 125 | 14,0 | 32 / 22,5 | — |
Две закономерности. Первая: типоразмеры 25 и 32 имеют одинаковый расход — 11,5 м³/мин при разнице мощности почти на киловатт. Сеть раздачи для них планируют одинаково.
Вторая: скачок расхода происходит между 63 и 80 — с 16 до 26 м³/мин, то есть на 60 %. Это другая аэродинамика и заметно более высокий шум, поэтому для тихого помещения границу 63 стараются не переходить.
Что учесть при монтаже
- высота подшивного пространства от 355 мм
- ширина корпуса 620 мм во всех типоразмерах — ниша одинаковая
- декоративную панель заказывают отдельно
- дренаж поднимается на 850 мм
- крепление выводят к перекрытию, профиль потолка несёт только панель
Синхронное покачивание заслонок решает практическую проблему: без него потолок вокруг кассеты со временем темнеет от оседания пыли в зоне постоянного потока. Для помещения со светлым потолком это заметно уже за сезон.
