Где применяется

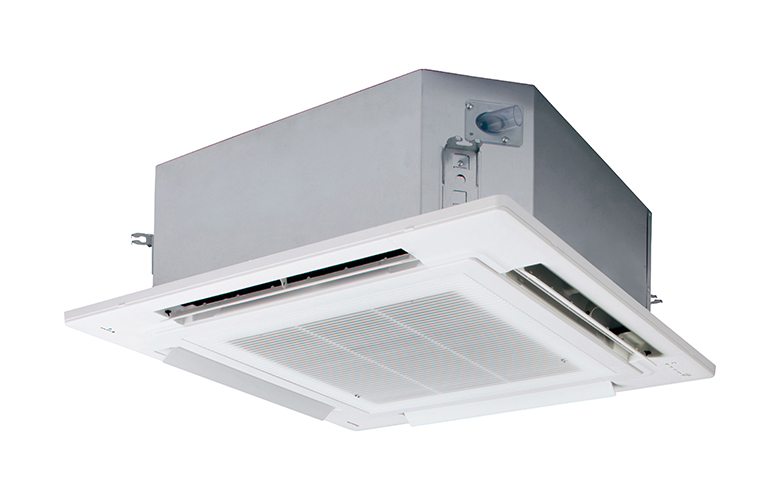

Четырёхпоточная кассета VRF типа U2, формат 90 × 90 — основной кассетный блок линейки ECOi с самым широким диапазоном мощности: от 2,2 до 16,0 кВт.
- офисы открытой планировки и торговые залы
- гостиничные холлы, рестораны, банкетные помещения
- помещения с квадратной геометрией, где нужна раздача на четыре стороны
- объекты, где один тип блока должен закрыть весь диапазон мощностей
Блок работает только в составе мультизональной системы ECOi — отдельно, без наружного блока VRF, он не устанавливается. Хладагент R410A, питание 230 В однофазное.
Конструкция
Панель 950 × 950 мм высотой 33,5 мм одинакова для всех типоразмеров, а вот корпус имеет две высоты. Состав:
- высокопроизводительный турбовентилятор
- новая система разделения потоков теплообменника
- встроенный дренажный насос с подъёмом до 850 мм от низа потолка
- низкий уровень шума в медленном режиме вентилятора
- Econavi и управление через интернет как опции
⚠️ Дренажную трубу выше 850 мм поднимать нельзя — производитель прямо предупреждает, что это приведёт к протечке.
Как подбирают
Мощность берут из таблицы характеристик карточки. Решающий для монтажа параметр — высота корпуса, и она меняется внутри линейки:
| Типоразмеры | Высота корпуса, мм | Расход Hi/Med/Lo, м³/мин | Панель, мм |
|---|---|---|---|
| 22–45 | 256 | 14,5 / 13,0 / 11,5 | 33,5 × 950 × 950 |
| 56 | 256 | 17,0 / 13,5 / 11,5 | 33,5 × 950 × 950 |
| 60–73 | 256 | 21,0–22,5 / 16,0 / 13,0 | 33,5 × 950 × 950 |
| 90 | 256 | 23,0 / 18,5 / 14,0 | 33,5 × 950 × 950 |
| 106–160 | 319 | 35,0–37,0 / 26,0–29,0 / 20,0–25,0 | 33,5 × 950 × 950 |
Главное: переход с типоразмера 90 на 106 добавляет к высоте корпуса 63 мм — с 256 до 319. Панель при этом не меняется, поэтому по внешнему виду разницы нет, а межпотолочное пространство нужно другое. Это проверяют до заказа.
Расход в пределах меньшего корпуса растёт плавно — от 14,5 до 23,0 м³/мин. Скачок происходит вместе со сменой высоты: у 106-го сразу 35 м³/мин.
Что учесть при монтаже
- панель заказывают отдельной позицией, вырез в потолке делают под 950 × 950 мм
- блок крепят к перекрытию, профиль подвесного потолка несёт только панель
- дренажный насос поднимает трубу максимум на 850 мм
- уровень потолка выверяют до установки — перекос виден сразу на панели
- рабочие пределы задаёт наружный блок системы
В помещении с квадратной геометрией кассета 90 × 90 обслуживает зону равномерно, но для вытянутого зала лучше поставить две меньшие, чем одну старшую — зона раздачи от мощности почти не зависит.
