Где применяется

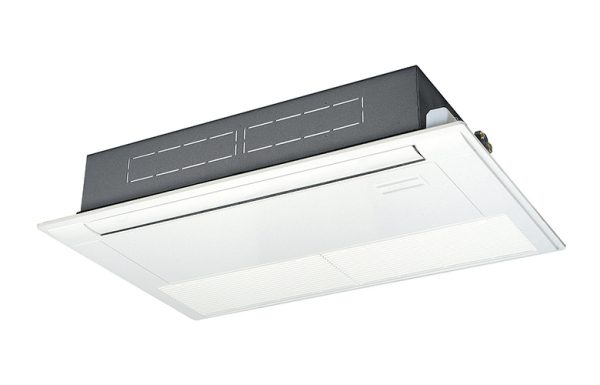

Однопоточная кассета VRF типа D1 — самая тонкая кассета линейки: высота корпуса 200 мм. Воздух подаётся в одну сторону, поэтому блок ставят вдоль стены или окна.
- помещения с узким межпотолочным пространством
- кабинеты и номера, где блок ставят над окном для отсечения тепла
- узкие комнаты, где поток должен идти в одну сторону
- реконструкция с готовым потолком
Блок работает только в составе мультизональной системы ECOi — отдельно, без наружного блока VRF, он не устанавливается. Хладагент R410A, питание 230 В однофазное.
Конструкция
Корпус 200 × 1 000 × 710 мм (с панелью 220 × 1 230 × 800 мм) одинаков во всех пяти типоразмерах — от 2,8 до 7,3 кВт. Состав:
- автоматическая направляющая лопасть
- вентилятор типа «сирокко»
- встроенный дренажный насос
- самодиагностика, автоматический перезапуск
- режим мягкого осушения, поддержка BMS
Панель — CZ-KPD2. Пульты: CZ-RTC4 проводной, CZ-RWST2 беспроводной, CZ-RE2C2 упрощённый, CZ-RTC5A проводной расширенный.
Как подбирают
Поскольку корпус одинаковый, выбор идёт по мощности, расходу и шуму:
| Типоразмер | Расход Hi/Med/Lo, м³/ч | Шум Lo/Med/Hi, дБ(А) | Масса блок + панель, кг |
|---|---|---|---|
| 28 | 720 / 600 / 540 | 33 / 34 / 36 | 26,5 (21 + 5,5) |
| 36 | 720 / 600 / 540 | 33 / 34 / 36 | 26,5 (21 + 5,5) |
| 45 | 720 / 660 / 600 | 34 / 35 / 36 | 26,5 (21 + 5,5) |
| 56 | 780 / 690 / 600 | 34 / 36 / 38 | 26,5 (21 + 5,5) |
| 73 | 1 080 / 900 / 780 | 36 / 40 / 45 | 27,5 (22 + 5,5) |
Главное: типоразмеры 28 и 36 полностью одинаковы по расходу и шуму — 720 м³/ч и 33/34/36 дБ(А). Разница только в мощности, поэтому в пределах этой пары выбор делается исключительно по тепловой нагрузке.
А вот старший 73 выделяется резко: шум на максимуме 45 дБ(А) против 36–38 у остальной линейки. Для кабинета или номера это уже заметно, и лучше поставить два блока меньшего типоразмера.
Что учесть при монтаже
- панель
CZ-KPD2заказывают отдельной позицией - высота 200 мм — самое тонкое кассетное решение линейки, но панель шире ячейки 600 × 600 мм
- блок ориентируют так, чтобы поток шёл вдоль помещения или вниз по стеклу
- крепление выводят к перекрытию
- рабочие пределы задаёт наружный блок системы
Однопоточная раздача не подходит для квадратной комнаты: половина помещения останется непрогретой. Этот тип выбирают именно тогда, когда геометрия диктует одно направление потока.
