Где применяется
Это внутренний блок мультизональной системы MRV — часть большой системы, где один наружный блок обслуживает десятки внутренних на разных этажах. Отдельно, без наружного блока MRV, он не работает.
Такие системы ставят там, где кондиционировать надо много помещений одновременно, а места под наружные блоки на фасаде нет:
- бизнес-центры, торговые и административные здания
- гостиницы и рестораны
- медицинские учреждения
- многоквартирные дома с единой системой
Канальное исполнение выбирают, когда оборудование не должно быть видно: блок прячется в запотолочном пространстве, в помещение выходит только отверстие раздачи воздуха. Вторая причина — количество и направление раздаточных воздуховодов выбирают свободно, поэтому один блок кондиционирует несколько смежных помещений: гостиничный номер с санузлом и коридором или офисный блок из трёх комнат.
Конструкция

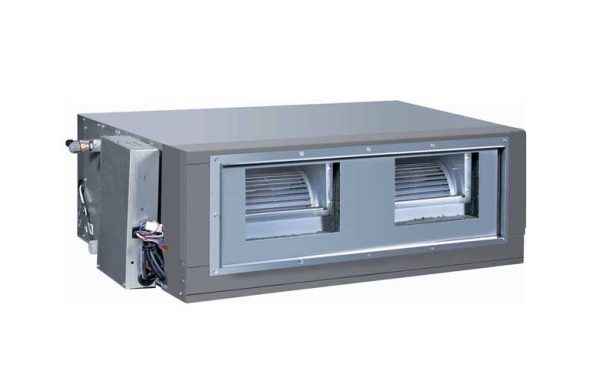

Серия AD…MHERA — канальные внутренние блоки для систем MRV в широком диапазоне типоразмеров, от 182 до 962. Старшие модели — это уже уровень зала или большого открытого пространства, а не отдельной комнаты.
Буква H в позиции серии по номенклатуре Haier означает модель с AC-инвертором — в отличие от неинверторных серий A–G и DC-инверторных R–Z.
Холодильный контур блока содержит электронный терморегулирующий вентиль, два фильтра-осушителя, теплообменник и центробежный вентилятор. Электронный ТРВ — это то, что позволяет блоку точно держать свою долю хладагента в общей системе MRV, когда соседние блоки включаются и выключаются.
- встроенный высоконапорный насос откачки конденсата, стандартная высота подъёма до 1,2 м — для скрытого в потолке блока это снимает привязку к самотёчному уклону
- питание однофазное; мощность и ток берут из таблицы электрических характеристик конкретной модели
- часть моделей комплектуется электрокалорифером — его мощность и ток приведены отдельной строкой
- управление проводным или беспроводным пультом
Как подбирают
Код модели читается по номенклатуре Haier:
| Позиция | Значение |
|---|---|
| A | кондиционер воздуха |
| D | внутренний блок канального типа |
| цифры | холодопроизводительность в тысячах Бте/час (182 = 18 000) |
| M | мультизональная система MRV |
| E | охлаждение и обогрев на R-410A |
| A–G / H–Q / R–Z | неинверторная модель / AC-инвертор / DC-инвертор |
Две соседние позиции с одинаковой мощностью могут отличаться именно приводом, а не производительностью.
- главная цифра подбора канального блока — располагаемый свободный напор: длинные трассы, колена, решётки и фильтры создают сопротивление, которое должно уложиться в это значение
- иначе расход упадёт ниже проектного, а причину будут искать в мощности
- суммарную производительность внутренних блоков согласуют с наружным по таблицам системы MRV, а не сложением — система рассчитана на то, что помещения не работают одновременно на максимуме
Что учесть при монтаже
- в потолке обязательно предусматривают съёмную панель: фильтр и дренажный узел обслуживают регулярно
- насос откачивает конденсат на высоту до 1,2 м, но уклон на участке после него всё равно нужен
- разводку раздаточных воздуховодов планируют до монтажа потолка — после зашивки изменить количество и направление выходов невозможно
- место под проводной пульт выбирают заранее: он ставится на стену и подключается кабелем
Межблочные трассы, вакуумирование и заправку выполняет подрядчик с холодильным допуском: в системах MRV длина трасс, перепады высот и разветвители считаются по методике производителя.
