Где применяется

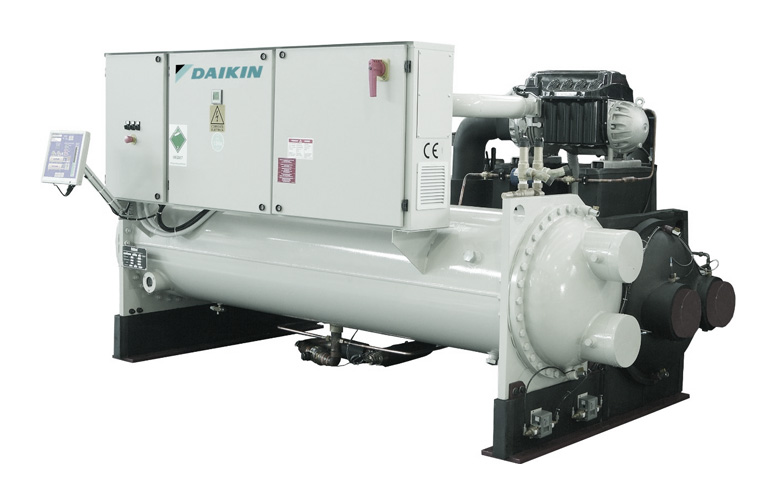

Чиллер с водяным охлаждением конденсатора на центробежных компрессорах с магнитными подшипниками. Верхний технический уровень водяных машин Daikin:
- объекты с градирней или доступным водяным контуром
- центры обработки данных и крупные бизнес-центры
- производства с круглосуточным технологическим холодом
- здания, где агрегат стоит в помещении рядом с рабочими зонами
Машина рассчитана на установку в помещении. По сравнению с винтовым агрегатом той же мощности она тише и менее вибронагружена — ротор не имеет механического контакта с опорами.
Конструкция
| Показатель | Значение |
|---|---|
| Компрессор | центробежный, магнитные подшипники, безмасляный |
| Хладагент | R-134a |
| Холодопроизводительность | 114 – 1 048 кВт |
| Типоразмеры | EWWD 320 – EWWD C10 |
Сочетание водяного конденсатора и безмасляного центробежного компрессора даёт самые высокие показатели эффективности среди всего класса: конденсация идёт при стабильной температуре источника, а компрессор плавно держит частичную нагрузку без потерь на масляную систему.
Точные значения холодопроизводительности, потребляемой мощности и коэффициентов берут из таблицы характеристик конкретного типоразмера: в пределах серии разброс почти десятикратный.
Как подбирают
Винтовой компрессор, в отличие от спирального, регулирует производительность плавно или широкими ступенями и потому спокойно держит частичную нагрузку. Именно на ней машина работает большую часть сезона, поэтому агрегаты этого класса сравнивают не по EER в номинале, а по сезонному ESEER — разница между двумя чиллерами с одинаковым EER может достигать четверти годового потребления.
- количество независимых холодильных контуров определяет поведение при частичной нагрузке и при отказе: два контура оставляют объект с половиной мощности, а не без холода
- объём воды в контуре считают от инерции системы — буферная ёмкость нужна там, где нагрузка скачет (серверные, технологические процессы, залы с переменным заполнением)
- если холод нужен круглый год, смотрят в сторону исполнений со свободным охлаждением: зимой компрессор останавливается, и тепло сбрасывается прямо через воздушный теплообменник
Для безмасляной машины добавляется отдельный аргумент: нет системы маслоснабжения, а значит и замасливания теплообменников и деградации масла. Это прямо влияет на стоимость обслуживания за весь срок службы, а не только на потребление.
Что учесть при монтаже
Качество воды в контуре сброса — главный риск эксплуатации. Механические примеси и соли жёсткости оседают на трубках кожухотрубного теплообменника, и потеря эффективности наступает раньше, чем любая авария по давлению.
- фильтр в контуре обязателен; для открытых источников — ещё и промежуточный теплообменник
- все водяные контуры оборудуют реле протока: пуск компрессора без протока разрушает теплообменник быстрее, чем сработает любая другая защита
- виброопоры, гибкие вставки на всех водяных подключениях и отдельный фундамент — не опции: агрегат стоит в помещении, поэтому шум и вибрация идут в здание
- техническому помещению нужна вентиляция: несмотря на водяное охлаждение, машина отдаёт в воздух тепло от электродвигателя и корпуса
- вокруг агрегата оставляют пространство для вытягивания трубного пучка — длину, равную длине теплообменника
Без этого запаса чистка или замена пучка превращается в разборку стены.
