Где применяется

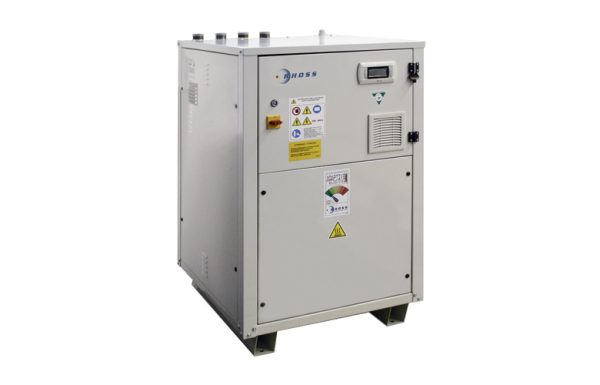

Серия Comby-Flow — компактные водоохладители с водяным охлаждением конденсатора для внутренней установки. Их берут там, где есть доступный источник воды или грунтового тепла:
- здания со скважиной, водоёмом или грунтовым коллектором
- объекты с подключением к городскому водопроводу
- помещения, где агрегат нельзя вынести на фасад или кровлю
- системы, от которых нужен и холод летом, и тепло зимой (исполнение THHEY)
Агрегат стоит в помещении — без солнца, ветра, снега и необходимости размораживать воздушный теплообменник.
Конструкция
Компрессор герметичный ротационный спирального типа с тепловой защитой. Два водяных теплообменника:
- со стороны потребителя — пластинчатый из нержавеющей стали в изоляции, с противообмерзающим нагревателем и дифференциальным реле давления для контроля протока
- со стороны скважины или водопровода — тоже пластинчатый из нержавеющей стали, с изоляцией и противообмерзающим нагревателем; у реверсивных
THHEYоборудован ещё и реле давления потока
Именно второй контур и является источником тепла зимой.
| Позиция в коде | Значение |
|---|---|
| T | водоохладитель и водонагреватель |
| C | только охлаждение |
| H во второй позиции | реверсивный тепловой насос |
| H в третьей позиции | водяное охлаждение конденсатора |
| E | герметичные спиральные компрессоры |
| Y | хладагент R410A |
Управление электронное на микропроцессоре с логикой AdaptiveFunction Plus, которая подстраивает уставку под фактическую нагрузку. Контроль конденсации — прессостатическим клапаном; для реверсивных моделей добавляется соленоидный клапан байпаса. Для TCHEY заводской опцией доступен режим теплового насоса от сети водоснабжения.
Как подбирают
Машина с водяным конденсатором сама по себе неполна: к ней нужен источник. Скважина, водоём, грунтовый коллектор или городской водопровод — именно источник определяет и стоимость системы, и то, выйдет ли зимой заявленная мощность по теплу. Проектируют пару «агрегат плюс источник», а не агрегат отдельно.
Взамен водяной контур даёт стабильность: температура источника за сезон меняется на несколько градусов, поэтому машина работает в узком диапазоне и держит высокий коэффициент эффективности круглый год.
- спиральные компрессоры регулируют производительность ступенями по их количеству в контуре
- подбор под самый пик без запаса на частичную нагрузку даёт машину, которая большинство сезона работает пусками
- ресурс спирального компрессора определяет количество пусков, а не наработка
- объём воды в контуре потребителя считают от минимального времени работы компрессора между пусками
- при коротких трубопроводах ставят буферную ёмкость или берут исполнение со встроенным баком
Что учесть при монтаже
Качество воды в контуре источника — главный риск эксплуатации. Механические примеси и соли жёсткости оседают на пластинах теплообменника, и эффективность падает задолго до любой аварии по давлению.
- водяной фильтр обязателен; для открытых водоёмов и грязной скважины ставят промежуточный теплообменник
- оба водяных контура оборудуют реле протока — в этих сериях оно входит в комплект теплообменника
- резиновые виброопоры и гибкие вставки на всех водяных подключениях: агрегат стоит в помещении, поэтому вибрация и шум идут в здание
- если контур источника проходит неотапливаемыми помещениями или снаружи — незамерзающая смесь, и насос под фактическую концентрацию
Реле протока и противообмерзающий нагреватель — это защита самого агрегата, а не замена фильтру и правильной обвязке.
