Конструкция

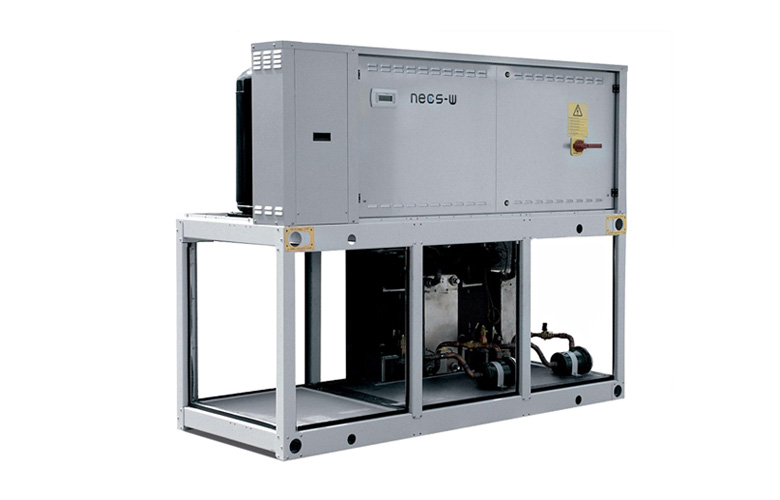

NECS-W — чиллеры с водяным охлаждением конденсатора на хладагенте R410A. Серия рассчитана на работу с природными источниками воды — артезианскими скважинами, водоносными слоями — а также с сухими охладителями и градирнями, и имеет для этого все нужные компоненты в базовом исполнении.
Гидромодуль встроенный с обеих сторон — и со стороны испарителя, и со стороны конденсатора. Он содержит все основные компоненты водяного контура и выпускается с одним или двумя насосами, высоконапорными или низконапорными, отдельно для каждой стороны. На объекте это снимает сборку двух насосных групп.
Кроме базовой функции, доступна конфигурация H — нагрев за счёт реверсирования водяных контуров. То есть та же машина может работать тепловым насосом, если это заложено при заказе.
Регулирование давления конденсации задаётся электронной системой управления: способ выбирают под конкретное применение, а не принимают по умолчанию.
Как подбирают
Чиллер с водяным конденсатором не выбрасывает тепло в воздух — его надо куда-то деть. Приёмником выступает отдельный контур: градирня, сухой охладитель, скважина, водоносный горизонт или обратная вода технологического процесса. Этот контур обычно и определяет стоимость и сроки, а не сам агрегат.
Взамен получается стабильность и эффективность. Температура воды за сезон меняется на несколько градусов, тогда как воздуха — на пятьдесят, поэтому конденсация идёт в узком диапазоне, и коэффициент эффективности держится выше, чем у воздушной машины той же мощности. Агрегат при этом стоит в помещении: без солнца, ветра, снега и тополиного пуха.
Способ управления давлением конденсации выбирают под конкретный источник. Двухходовой клапан регулирует расход воды через конденсатор и экономит воду; трёхходовой держит постоянный расход и нужен там, где контур этого требует. Ошибка здесь проявляется не аварией, а повышенным потреблением круглый год.
Объём воды в контуре потребителя считают от минимального времени работы компрессора между пусками. В системах с короткими трассами ставят буферную ёмкость или берут исполнение со встроенным баком-накопителем.
Что учесть при монтаже
Качество воды в контуре сброса — главный риск эксплуатации. Механические примеси и соли жёсткости оседают на теплообменнике, и эффективность падает задолго до любой аварии по давлению. Фильтр обязателен; для открытых источников и скважин ставят промежуточный теплообменник, чтобы грязная вода не заходила в машину.
Оба водяных контура оборудуют реле протока. Пуск компрессора без протока разрушает теплообменник быстрее, чем сработает любая другая защита.
Агрегат стоит в помещении, поэтому вибрация и шум идут в здание: виброопоры, гибкие вставки на всех водяных подключениях, отдельный фундамент. Техническому помещению нужна вентиляция — компрессор и электрическая панель греют воздух вокруг себя даже при водяном охлаждении.
Вокруг кожухотрубного теплообменника оставляют место для извлечения трубного пучка — длину, равную длине самого теплообменника. Без этого чистка или замена пучка превращается в разборку стены.
