Конструкція

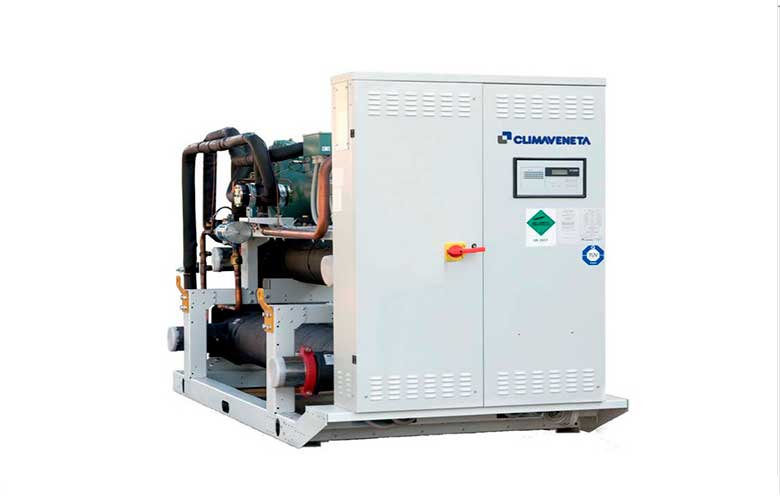

FOCS-WNR — реверсивний агрегат для внутрішньої установки, розрахований на двотрубні системи. Влітку він працює як звичайний чилер, але з можливістю утилізувати теплоту конденсації через окремий теплообмінник; узимку веде дві незалежні лінії тепла — опалення і гаряче водопостачання, з пріоритетом, який задає користувач. Гаряча вода в літньому режимі виходить фактично безкоштовною.
Джерелом тепла з боку контуру джерела виступають природні ресурси: поверхневі водойми або свердловинна вода в парі з геотермальними системами. Той самий кожухотрубний теплообмінник працює конденсатором або випарником залежно від режиму машини.
Компресор напівгерметичний гвинтовий, холодоагент R134a. Каркас — оцинкована сталь із поліефірним фарбуванням, самонесучий, зроблений так, щоб доступ до вузлів для обслуговування був максимальним. Холодильна частина зібрана двома повністю незалежними контурами.
Теплообмінники кожухотрубні: холодоагент іде по трубному пучку, вода — по міжтрубному простору з перегородками, які підвищують турбулентність і тим самим ефективність теплообміну. Трубки мідні з внутрішнім оребренням, механічно розвальцьовані на трубних дошках; корпус ізольовано спіненим еластомером із закритими комірками завтовшки 10 мм. Кожен теплообмінник має диференціальне реле тиску, яке контролює проток води під час роботи.
Контроль конденсації вбудований: пресостатичний клапан входить у стандартну поставку, а на замовлення ставиться триходовий — для систем, де на конденсаторі передбачена постійна витрата води. Вода для потреб споживача нагрівається до 55 °C. Агрегат приходить заправлений холодоагентом і незамерзаючим маслом і випробуваний на заводі, тож на об’єкті лишається під’єднати живлення й воду.
Як підбирають
Конденсатор водяного охолодження означає, що тепло треба кудись подіти. Джерелом і приймачем виступає окремий контур: градирня, свердловина, водойма, ґрунтовий колектор або зворотна вода технологічного процесу. Саме цей контур, а не сам чилер, зазвичай визначає вартість і строк реалізації системи.
Перевага водяного охолодження — стабільність. Температура води змінюється в межах кількох градусів за сезон, тоді як повітря — на п’ятдесят, тому машина працює в вужчому діапазоні й тримає вищий коефіцієнт ефективності. Другий наслідок — агрегат стоїть у приміщенні: немає впливу сонця, вітру, снігу й тополиного пуху.
У реверсивному виконанні той самий водяний теплообмінник узимку працює випарником і забирає тепло з джерела. Тому проєктують не «чилер», а пару «машина плюс джерело»: продуктивність по теплу прямо залежить від того, чи вистачає дебіту свердловини або довжини колектора при найнижчій розрахунковій температурі.
Гвинтовий компресор дає плавне або широкоступеневе регулювання і спокійно тримає часткове навантаження, тому машини цього класу порівнюють за сезонним ESEER, а не за номінальним EER.
Що врахувати при монтажі
Якість води у контурі джерела — головний ризик експлуатації. Механічні домішки й солі жорсткості осідають на трубках кожухотрубного теплообмінника, і втрата ефективності настає раніше, ніж будь-яка аварія за тиском. У контур ставлять фільтр, а для відкритих джерел — ще й проміжний теплообмінник, щоб брудна вода не заходила в машину.
Обидва водяні контури обов’язково обладнують реле протоку. Пуск компресора без протоку руйнує теплообмінник швидше, ніж спрацює будь-який інший захист.
Агрегат стоїть у приміщенні, тому шум і вібрація йдуть у будівлю. Віброопори, гнучкі вставки на всіх водяних під’єднаннях і окремий фундамент — не опції. Технічному приміщенню потрібна вентиляція: попри водяне охолодження, машина віддає в повітря тепло від електродвигуна й корпусу.
Навколо агрегату лишають простір для витягування трубного пучка — довжину, рівну довжині теплообмінника. Без цього чистка або заміна пучка перетворюється на розбирання стіни.
