Де застосовується

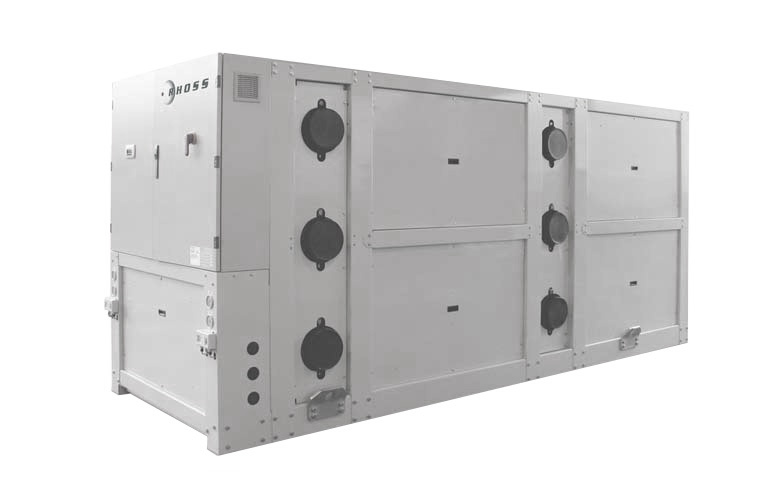

Серія Z-Flow eXp — поливалентна система з водяним охолодженням конденсатора для внутрішньої установки. Вона веде холод і тепло одночасно, з рекуперацією, і розрахована на великі об’єкти:
- об’єкти з градирнею або доступним водяним контуром
- готельні комплекси й басейни
- виробництва з одночасною потребою в холоді й гарячій воді
- будівлі, де агрегат не можна винести на покрівлю
Через поєднання двох режимів у таблиці стоять окремі значення продуктивності по холоду й по теплу — порівнювати їх із однорежимним агрегатом напряму не можна.
Конструкція
Компресор напівгерметичний гвинтовий високої енергоефективності, запуск за схемою «зірка-трикутник» з обмеженим пусковим струмом.
- інтегральний захист, підігрів картера, відсічні вентилі на всмоктуванні та подачі холодоагенту, датчик рівня масла
- електронний розширювальний клапан — у серійному оснащенні всіх моделей
- теплообмінники з боку користувача, з боку рекуперації і з боку скидання — кожухотрубні з сухим розширенням, у гумовій ізоляції зі спіненого поліуретану з закритими комірками, з диференціальним реле тиску потоку води
Три окремі теплообмінники — саме те, що дозволяє машині одночасно віддавати корисне тепло в контур рекуперації і скидати надлишок у контур охолодження.
| Заводська опція | Що показує про призначення |
|---|---|
| Примусове обмеження електричного споживання | об’єкти з лімітом на потужність вводу |
| Подвійний комплект уставок із цифровим підтвердженням | два технологічні режими |
| Плавна зміна заданого значення 4–20 мА | керування від зовнішньої автоматики |
| Контроль мінімальної й максимальної напруги | нестабільна мережа |
| Конденсатор із фазовим переходом | коефіцієнт потужності понад 0,94 |
| Інтерфейси послідовного зв’язку | інтеграція в систему диспетчеризації |
Як підбирають
Поливалентний агрегат — це не реверсивний чилер. Реверсивний перемикається між холодом і теплом, поливалентний веде обидва режими одночасно: тепло, зняте з охолоджуваного контуру, йде не в атмосферу, а в контур гарячої води.
Через це порівнювати його з однорежимною машиною за однією цифрою не можна:
- у таблиці характеристик стоять окремі значення продуктивності по холоду й по теплу, а в серії
TXAEY— ще й три режими роботи:AUTOMATIC 1,AUTOMATIC 2іSELECT, кожен зі своїм споживанням - економічний сенс з’являється там, де на об’єкті потрібні холод і гаряча вода одночасно — готель, басейн, харчове виробництво, торговий центр із холодильними вітринами
- якщо потреби в теплі немає, машина працює як звичайний чилер, і переплата за рекуперацію не окупається
Далі підбір іде як у будь-якого чилера цього класу: кількість незалежних контурів визначає поведінку при частковому навантаженні й при відмові, об’єм води в контурі рахують від інерції системи, а машини порівнюють за сезонним показником, а не за EER у номінальній точці.
Що врахувати при монтажі
Якість води в контурі скидання — головний ризик експлуатації. Механічні домішки й солі жорсткості осідають на трубках кожухотрубного теплообмінника, і втрата ефективності настає раніше, ніж будь-яка аварія за тиском.
- фільтр у контурі обов’язковий; для відкритих джерел — ще й проміжний теплообмінник
- усі водяні контури обладнують реле протоку: пуск компресора без протоку руйнує теплообмінник швидше, ніж спрацює будь-який інший захист
- віброопори, гнучкі вставки на всіх водяних під’єднаннях і окремий фундамент — не опції: агрегат стоїть у приміщенні, тому шум і вібрація йдуть у будівлю
- технічному приміщенню потрібна вентиляція: попри водяне охолодження, машина віддає в повітря тепло від електродвигуна й корпусу
- навколо агрегату лишають простір для витягування трубного пучка — довжину, рівну довжині теплообмінника
Без цього запасу чистка або заміна пучка перетворюється на розбирання стіни.
