Де застосовується

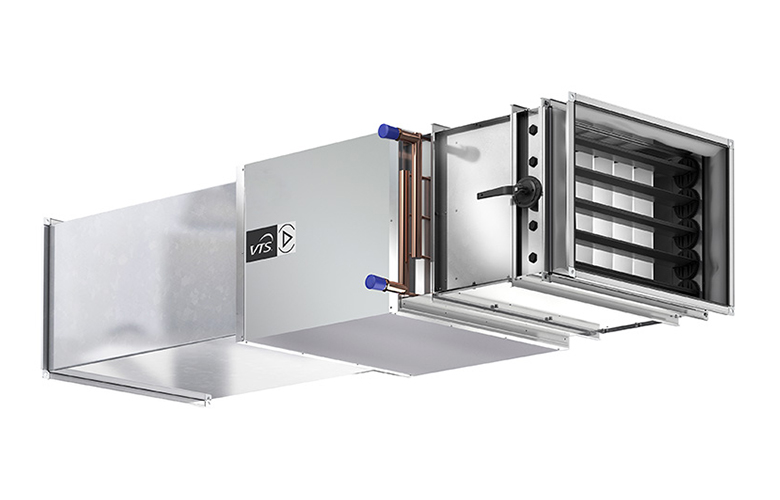

Агрегати VENTUS для вентиляції та кондиціювання повітря. Виконання VS-10 і VS-15 — підвісні, для монтажу всередині приміщень, продуктивністю від 400 до 3 600 м³/год:
- офіси й адміністративні приміщення
- магазини й заклади харчування
- невеликі виробничі й громадські будівлі
Робочий діапазон за температурою повітря — від −40 до +50 °C. Для установок із рекуператором роторного типу температура припливного повітря обмежена −30 °C.
Конструкція
Установка складається з одного або кількох функціональних блоків, кожен із яких має маркування на інспекційній панелі. Доступні блоки:
- вентилятор
- фільтрація першого й другого ступеня
- водяний нагрівач, електронагрівач, водяний охолоджувач
- блок гліколевих теплообмінників
- перехресноточний теплообмінник, обертовий теплообмінник
- блок рециркуляції
З цих блоків збираються різні робочі комплекти:
| Комплект | Що робить |
|---|---|
| Витяжний агрегат | тільки видалення повітря |
| Припливний агрегат | подача обробленого повітря |
| З перехресноточним теплообмінником | приплив і витяжка з рекуперацією без переносу повітря |
| З обертовим теплообмінником | приплив і витяжка з рекуперацією тепла й вологи |
Одна платформа закриває і просту витяжку, і повний припливно-витяжний агрегат із рекуперацією та охолодженням.
Як підбирають
Платформа набірна: каталожна позиція задає типорозмір і базовий склад, а остаточний перелік блоків визначає проєкт. Тому підбір іде не «за моделлю», а за завданням.
- перше — витрата повітря: діапазон платформи 400–3 600 м³/год у двох типорозмірах
VS-10іVS-15 - друге — потрібна функція: сама витяжка, приплив чи повний агрегат із рекуперацією
- третє — тип рекуператора: перехресноточний виключає переніс повітря між потоками, обертовий повертає ще й вологу, але має нижню межу за температурою припливу −30 °C
- тип нагрівача — водяний або електричний: перший не навантажує електричний ввід, другий простіший у монтажі
Обмеження на застосування елементів керування VTS зумовлені обмеженнями окремих елементів — конкретний перелік дивляться в документації на автоматику, а не на агрегат.
Що врахувати при монтажі
- установка підвісна: несучу конструкцію рахують на масу зібраного комплекту, а не окремого блока
- кожен функціональний блок має інспекційну панель — місце під доступ до неї передбачають до монтажу
- для водяних нагрівачів обов’язковий захист від замерзання: при зупинці вентилятора в мороз вода в теплообміннику лишається під загрозою
- блоки фільтрації створюють опір мережі — їх враховують у розрахунку вентилятора до складання комплекту
- лінію відведення конденсату ведуть самопливом із постійним ухилом
Роторний рекуператор має власне обмеження за температурою припливу, тому для зимового режиму в українському кліматі його перевіряють до замовлення.
