Де застосовується

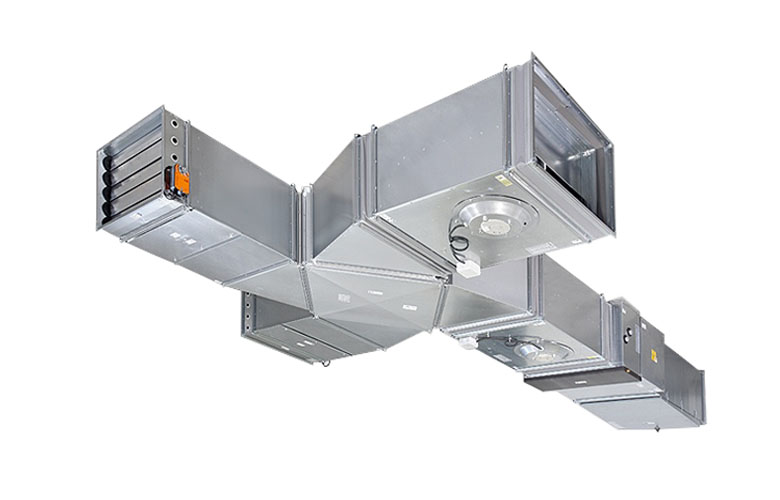

Vento System — модульна система вентиляції Remak: траса збирається з окремих камер під конкретний проєкт, а не купується моноблоком. Рекуперацію в ній забезпечують пластинчасті рекуператори HRZ, які вбудовуються в трасу як окрема камера.
- офісні й адміністративні будівлі
- громадські приміщення з нормованим повітрообміном
- об’єкти, де змішування припливу з витяжкою недопустиме
Рекуператори експлуатуються тільки у внутрішньому середовищі — у горизонтальному положенні при монтажі під стелею або у вертикальному при монтажі на стіну. Для зовнішнього розміщення потрібне окреме рішення з відповідним накриттям.
Конструкція
Пластинчаста схема означає, що припливний і витяжний потоки фізично не змішуються — переносу повітря між ними немає. Це те, чим пластинчастий рекуператор відрізняється від ротаційного, і саме через це його обирають для приміщень із вимогами до чистоти.
| Виконання | Висота забудови |
|---|---|
| HRZT | вища, ніж у решти компонентів того самого типорозміру |
| HRZF | дотримується висоти забудови типорозміру системи Vento |
Тобто якщо висота в технічному приміщенні критична, беруть HRZF.
Приєднувальні розміри HRZ не збігаються зі стандартними розмірами системи Vento без колін або переходів. Специфікація переходів у каталозі наведена, але самі переходи в поставку Remak не входять — їх замовляють окремо.
Як підбирають
Система побудована навколо рекуперації тепла: тепло витяжного повітря повертається в приплив, і вентиляція перестає викидати опалення на вулицю. Камера HRZ — саме той елемент траси, який це робить.
Головне рішення на цій платформі — виконання за висотою, бо тип рекуператора тут уже заданий: він пластинчастий.
| Що перевіряють | Чому це важливо |
|---|---|
| Висота забудови камери | HRZT вища за решту компонентів типорозміру, HRZF дотримується його |
| Приєднувальні розміри | без колін або переходів HRZ не стикується зі стандартом Vento |
| Положення монтажу | горизонтально під стелею або вертикально на стіну |
| Середовище | тільки внутрішнє |
- пластинчаста схема виключає переніс повітря між потоками — це головна причина обирати
HRZ, а не ротаційне рішення - волога через пластинчастий рекуператор не повертається, тому взимку повітря сушиться сильніше, ніж із ротаційним регенератором
- переходи до стандартних розмірів Vento рахують і замовляють окремо ще на етапі специфікації
Що врахувати при монтажі
Відведення конденсату — найважливіша частина монтажу рекуператора. Виробник рекомендує підвішувати камеру з нахилом 3–5° у бік ванни для збору конденсату, залежно від його кількості; підвіска має бути в рівноважному положенні.
- при вертикальному монтажі на стіну обов’язково забезпечують відведення конденсату з каналу на виході — інакше він накопичується в трасі
- сторона підключення обирається при замовленні: доступні ліве й праве виконання з варіативністю розташування входів і виходів
- приєднувальні отвори бувають прямокутного й круглого перерізу — це узгоджують із проєктом повітроводів до постачання
- переходи до стандартних розмірів Vento замовляють окремо, у поставку вони не входять
- сервісний доступ для монтажу й обслуговування елементів КВПіА передбачають на етапі розрахунку
