Где применяется

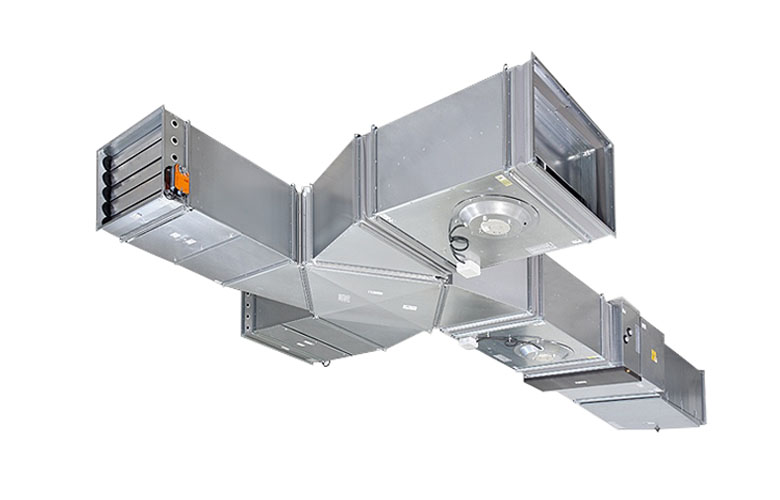

Vento System — модульная система вентиляции Remak: трасса собирается из отдельных камер под конкретный проект, а не покупается моноблоком. Рекуперацию в ней обеспечивают пластинчатые рекуператоры HRZ, которые встраиваются в трассу как отдельная камера.
- офисные и административные здания
- общественные помещения с нормируемым воздухообменом
- объекты, где смешивание притока с вытяжкой недопустимо
Рекуператоры эксплуатируются только во внутренней среде — в горизонтальном положении при монтаже под потолком или в вертикальном при монтаже на стену. Для наружного размещения нужно отдельное решение с соответствующим укрытием.
Конструкция
Пластинчатая схема означает, что приточный и вытяжной потоки физически не смешиваются — переноса воздуха между ними нет. Это то, чем пластинчатый рекуператор отличается от ротационного, и именно поэтому его выбирают для помещений с требованиями к чистоте.
| Исполнение | Высота застройки |
|---|---|
| HRZT | выше, чем у остальных компонентов того же типоразмера |
| HRZF | соблюдает высоту застройки типоразмера системы Vento |
То есть если высота в техническом помещении критична, берут HRZF.
Присоединительные размеры HRZ не совпадают со стандартными размерами системы Vento без колен или переходов. Спецификация переходов в каталоге приведена, но сами переходы в поставку Remak не входят — их заказывают отдельно.
Как подбирают
Система построена вокруг рекуперации тепла: тепло вытяжного воздуха возвращается в приток, и вентиляция перестаёт выбрасывать отопление на улицу. Камера HRZ — именно тот элемент трассы, который это делает.
Главное решение на этой платформе — исполнение по высоте, потому что тип рекуператора здесь уже задан: он пластинчатый.
| Что проверяют | Почему это важно |
|---|---|
| Высота застройки камеры | HRZT выше остальных компонентов типоразмера, HRZF соблюдает его |
| Присоединительные размеры | без колен или переходов HRZ не стыкуется со стандартом Vento |
| Положение монтажа | горизонтально под потолком или вертикально на стену |
| Среда | только внутренняя |
- пластинчатая схема исключает перенос воздуха между потоками — это главная причина выбирать
HRZ, а не ротационное решение - влага через пластинчатый рекуператор не возвращается, поэтому зимой воздух сушится сильнее, чем с ротационным регенератором
- переходы к стандартным размерам Vento считают и заказывают отдельно ещё на этапе спецификации
Что учесть при монтаже
Отвод конденсата — важнейшая часть монтажа рекуператора. Производитель рекомендует подвешивать камеру с наклоном 3–5° в сторону ванны для сбора конденсата, в зависимости от его количества; подвеска должна быть в равновесном положении.
- при вертикальном монтаже на стену обязательно обеспечивают отвод конденсата из канала на выходе — иначе он накапливается в трассе
- сторона подключения выбирается при заказе: доступны левое и правое исполнение с вариативностью расположения входов и выходов
- присоединительные отверстия бывают прямоугольного и круглого сечения — это согласуют с проектом воздуховодов до поставки
- переходы к стандартным размерам Vento заказывают отдельно, в поставку они не входят
- сервисный доступ для монтажа и обслуживания элементов КИПиА предусматривают на этапе расчёта
