Где применяется

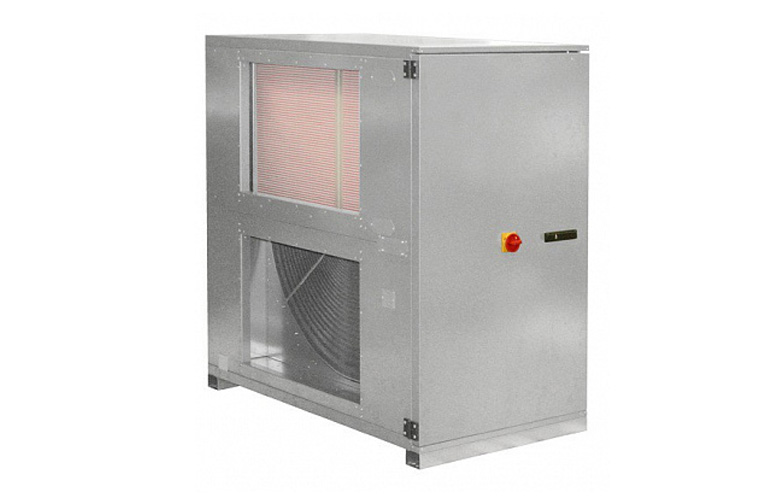

Это приточно-вытяжная установка Rotoline в исполнении RLE — та же платформа, что и RLI, но без встроенных воздушных клапанов и привода с пружинным возвратом.
- офисы и административные здания
- магазины и общественные помещения
- объекты, где клапаны уже предусмотрены в сети воздуховодов
- системы, где нужна компактная установка за меньшую цену
Если клапаны и привод заложены отдельно в проект вентиляции, платить за них в составе агрегата нет смысла — именно для этого и существует исполнение RLE.
Конструкция
- роторный теплообменник с эффективностью рекуперации до 83 %
- фильтры F7 на притоке и F5 на вытяжке по EN 779 и VDI 6022
- комплектная система управления уже в агрегате
- корпус из оцинкованной стали, производство — Германия
Остальные функции совпадают с RLI: рекуперация тепла, утилизация холода, естественное охлаждение наружным воздухом, защита от обмерзания и комплектная система управления.
Как подбирают
| Модель | Расход воздуха | Потребляемая мощность | Тип вентиляторов |
|---|---|---|---|
| RLE 700 | 1660 м³/час | 0,89 кВт | AC с частотным регулированием |
| RLE 900 | 3370 м³/час | 2,26 кВт | AC с частотным регулированием |
| RLE 1200 | 7350 м³/час | 4,10 кВт | EC |
- расход и потребление идентичны соответствующим моделям RLI — разница только в комплектации клапанами
- индекс в названии задаёт гидравлическую часть: 10 — водяной нагреватель, 12 — плюс водяной охладитель, 14 — непосредственное охлаждение
- классы SFP по DIN EN 13779 приведены при сопротивлении сети 200 Па
Эффективность рекуперации в линейке — от 67 до 83 % в зависимости от типоразмера и расхода: чем ближе агрегат работает к номиналу, тем она выше.
Что учесть при монтаже
Опционально ставят модуль электрического воздухонагревателя EHM мощностью 9, 18 или 27 кВт — он вводится в эксплуатацию простым подключением к розетке и регулируется плавно по потребности в нагреве или охлаждении.
- воздушные клапаны и привод с пружинным возвратом нужно предусмотреть отдельно — иначе зимой теплообменник останется без защиты при обесточивании
- контроллер CON P1000 поддерживает постоянный напор в зонах с собственными регуляторами расхода
- роторный теплообменник переносит влагу вместе с теплом
- защита от обмерзания встроена в систему управления
Через дополнительный интерфейс Modbus к сети управления зданием подключают до 32 агрегатов Rotoline: централизованная система задаёт уставки и показывает текущие значения параметров.
