Где применяется

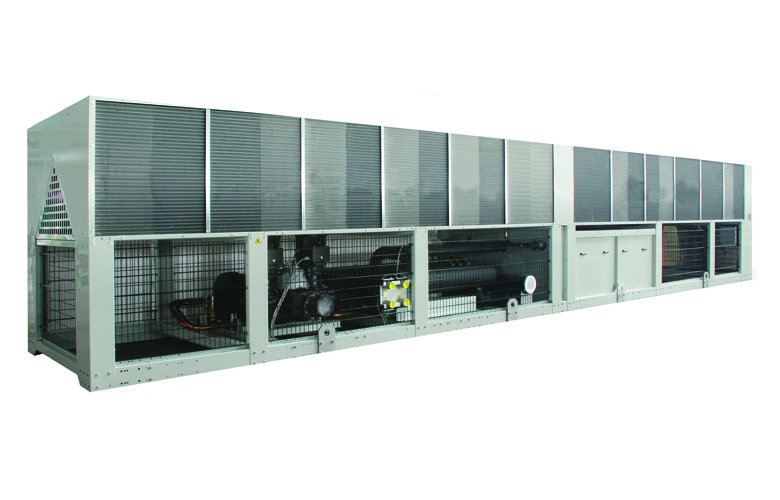

Чиллер воздушного охлаждения на винтовом компрессоре — машина для объектов, где холод нужен постоянно и большими порциями:
- торговые и бизнес-центры, гостиницы
- производства с технологическим охлаждением
- серверные и центры обработки данных
- залы с переменным заполнением, где нагрузка скачет в течение дня
Вся серия предусмотрена только для охлаждения. Если нужен ещё и обогрев, смотрят в сторону реверсивных серий Rhoss.
Конструкция
Компрессор полугерметичный винтовой, с запуском по схеме «звезда-треугольник» и ограниченным пусковым током. В составе:
- интегральная защита компрессора и подогрев картера
- отсечной вентиль на трубопроводе подачи хладагента
- электронный расширительный клапан серийно на всех моделях — именно он определяет поведение машины на частичной нагрузке
- дифференциальное реле давления потока воды и соединения Victaulic
Водяной теплообменник выполнен двумя способами в зависимости от типоразмера: у младших — пластинчатый из нержавеющей стали в изоляции из вспененного полиуретана с закрытыми ячейками, у старших — кожухотрубный с сухим расширением и противоточным теплообменом.
| Обозначение | Исполнение |
|---|---|
| TCAVBZ | базовое |
| TCAVSZ | пониженный уровень шума |
| TCAVIZ | со звукоизоляцией |
| TCAVQZ | сверхнизкошумное |
| H.E. | высокоэффективное исполнение |
| HT | работа до 55 °C наружного воздуха, заказывается отдельно |
Оснащение HT для юга Украины и для машин на кровле без затенения — не запас, а условие работы в июле.
Как подбирают
Винтовой компрессор, в отличие от спирального, регулирует производительность плавно или широкими ступенями и потому спокойно держит частичную нагрузку. Именно на ней машина работает большую часть сезона, поэтому агрегаты этого класса сравнивают не по EER в номинале, а по сезонному ESEER — разница между двумя чиллерами с одинаковым EER может достигать четверти годового потребления.
Дальше смотрят на три вещи:
- количество независимых холодильных контуров — два контура дают резервирование: неисправность одного оставляет объект с половиной мощности, а не без холода
- объём воды в контуре — его считают от инерции системы; буферная ёмкость нужна там, где нагрузка скачет (серверные, технологические процессы, залы с переменным заполнением)
- потребность в свободном охлаждении — если холод нужен круглый год, зимой компрессор останавливается и тепло сбрасывается прямо через воздушный теплообменник
Что учесть при монтаже
- опорную конструкцию считают отдельно: машины этого класса весят от нескольких тонн
- виброопоры обязательны — винтовой компрессор даёт постоянную составляющую вибрации, которая хорошо передаётся на строительные конструкции
- конденсатору нужен свободный проход воздуха со всех сторон и беспрепятственный выброс вверх
- на входе в испаритель ставят фильтр и реле протока
- для объектов с ограниченной мощностью питания предусматривают устройство плавного пуска или инверторное исполнение
Самая распространённая ошибка — глухой парапет или техническая площадка в нише: горячий воздух возвращается на всасывание, давление конденсации растёт, и машина теряет производительность в самые жаркие дни. Пуск без протока воды — самый быстрый способ разрушить пластинчатый теплообменник, и никакая защита компрессора от этого не спасает.
