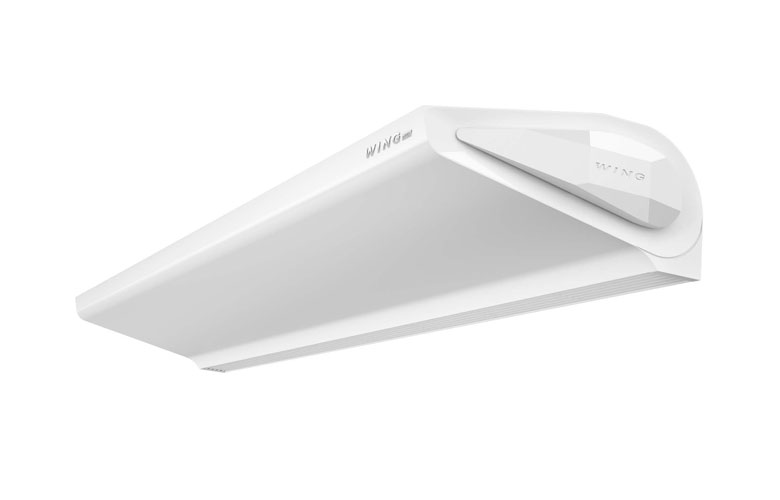

Тепловая завеса VTS WING W150

Где применяется

Тепловая завеса с водяным нагревателем: тепло она берёт не из электросети, а из контура отопления здания.

• магазины, торговые и производственные помещения с имеющимся контуром отопления
• объекты с ограниченной мощностью электрического ввода
• входы, где нужна большая тепловая нагрузка

Это и есть главный аргумент серии: 47 кВт тепла при питании 220 В и токе 1,9 А. Электрическая завеса того же класса потребовала бы трёхфазной линии, а здесь электричество питает только вентилятор.

Конструкция

Производство Польша, гарантия 24 месяца. Монтаж горизонтальный и вертикальный — как и в серии C.

Как подбирают

Завесу подбирают по проёму, а не по мощности нагрева. Сначала ширина дверей: в линейке это 1, 1,5 и 2 м, и сопло должно перекрывать отверстие полностью — иначе воздушная стена будет иметь разрыв.

Второе решение — тип нагрева, и оно определяет не только тепло, но и требования к объекту:

• WING E требует трёхфазного ввода 380 В и потребляет до 12,9 А — это самый дорогой вариант по электромонтажу
• WING W питает только вентилятор (220 В, 1,9 А), а тепло берёт из контура отопления — и даёт при этом 47 кВт, втрое больше электрической версии
• WING C нагрева не имеет вообще: он отсекает воздух, но не греет помещение
• все три серии имеют одинаковый габарит корпуса при одинаковом типоразмере — 210 × 465 мм в сечении

Для водяного исполнения добавляется ещё одно: фактическая тепловая мощность зависит от температуры и расхода теплоносителя. Паспортные 47 кВт получают при расчётных параметрах контура, и при более низкой температуре подачи значение будет меньше.

Что учесть при монтаже

• завесу монтируют так, чтобы воздух выходил как можно ближе к кромке проёма — каждый сантиметр отступа ослабляет струю
• крепление делают к несущему основанию над проёмом, а не к подвесному потолку или гипсокартонному откосу
• вес от 19 до 41,5 кг в зависимости от серии и типоразмера — его проверяют до монтажа
• степень защиты IP 20 означает сухое внутреннее помещение: улица и влажные зоны исключены
• для водяного исполнения нужны подача и обратка из контура отопления, то есть узел обвязки возле проёма

Управление выполняет контроллер HMI WING EC; для водяного исполнения к нему добавляется сервопривод водяного клапана. Схемы подключения к контроллеру и сервоприводу приведены в руководстве отдельными разделами.

Узел обвязки с сервоприводом водяного клапана проектируют вместе с завесой: он регулирует тепловую мощность по сигналу контроллера.
