Где применяется

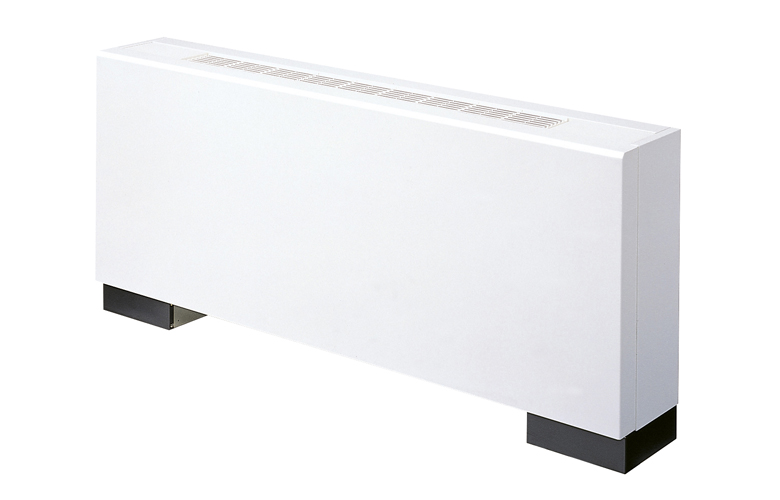

Напольный блок открытого монтажа VRF типа P1. В отличие от компактной консоли G1, это полноразмерная машина с диапазоном до 7,1 кВт и корпусом до 1 380 мм в ширину.
- помещения без подвесного потолка и без места на стенах
- залы с панорамным остеклением, где блок ставят вдоль окон
- общественные помещения, холлы, зоны ожидания
- объекты, где нужна большая мощность в напольном исполнении
Блок работает только в составе мультизональной системы ECOi — отдельно, без наружного блока VRF, он не устанавливается. Хладагент R410A, питание 230 В однофазное.
Конструкция
Корпус имеет две ширины: 1 065 мм в типоразмерах 22–36 и 1 380 мм в 45–71. Высота 615 мм и глубина 230 мм неизменны. Масса соответственно 29 и 39 кг. Состав:
- вентилятор с инверторным двигателем
- дренажная труба
VP-20 - самодиагностика и автоматический перезапуск
- режим мягкого осушения
- поддержка протокола BMS
Исполнение P1 стоит открыто в помещении; если блок надо спрятать в нишу или в конструкцию мебели, берут парное исполнение R1 с теми же характеристиками.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт расход, шум и габарит:
| Типоразмер | Расход Hi/Med/Lo, м³/ч | Шум Hi/Med/Lo, дБ(А) | Габариты В × Ш × Г, мм | Масса, кг |
|---|---|---|---|---|
| 22 | 420 / 360 / 300 | 33 / 30 / 28 | 615 × 1 065 × 230 | 29 |
| 28 | 420 / 360 / 300 | 33 / 30 / 28 | 615 × 1 065 × 230 | 29 |
| 36 | 540 / 420 / 360 | 39 / 35 / 29 | 615 × 1 065 × 230 | 29 |
| 45 | 720 / 540 / 480 | 38 / 35 / 31 | 615 × 1 380 × 230 | 39 |
| 56 | 900 / 780 / 660 | 39 / 36 / 31 | 615 × 1 380 × 230 | 39 |
| 71 | 1 020 / 840 / 720 | 41 / 38 / 35 | 615 × 1 380 × 230 | 39 |
Неожиданная деталь: типоразмер 36 громче 45 и 56 на максимальной скорости — 39 дБ(А) против 38 и 39 при значительно меньшем расходе. В меньшем корпусе тот же поток приходится прогонять напряжённее. Если тишина важна, иногда выгоднее взять старший блок в большем корпусе и держать его на средней скорости.
Переход с типоразмера 36 на 45 добавляет к ширине 315 мм и к массе 10 кг. Место вдоль стены проверяют именно на этой границе.
Что учесть при монтаже
- блок ставят вдоль наружной стены, свободное пространство перед ним не загромождают
- жидкостная труба 1/4″ в типоразмерах 22–56 и 3/8″ в 71; газовая 1/2″ и 5/8″ соответственно
- дренаж
VP-20самотёчный — встроенного насоса нет - точку слива конденсата определяют до установки
- рабочие пределы задаёт наружный блок системы
Старший типоразмер 71 имеет другие диаметры труб, чем вся остальная линейка. Если на объекте предполагают будущую замену блока на более мощный, магистраль закладывают сразу под 3/8″ и 5/8″.
