Где применяется

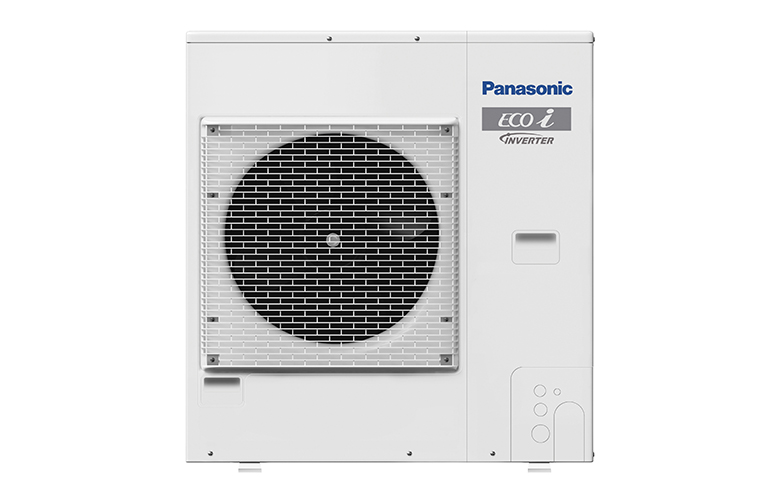

Наружный блок Mini ECOi — VRF-система нижнего диапазона мощности, от 12,1 до 28,0 кВт. Её берут там, где полноценная ECOi избыточна, а мульти-сплит уже не тянет.
- небольшие коммерческие здания, магазины, клиники
- жилые дома и многоуровневые квартиры
- офисы на 5–15 помещений
- поэтажные системы в составе крупного объекта
- реконструкция, где нужно вписаться в имеющуюся электрическую мощность
Главное преимущество перед обычной VRF на этом объёме — совместимость с теми же внутренними блоками и средствами управления, что и вся линейка ECOi. Систему можно расширить или подключить к единому диспетчерскому контуру здания.
Конструкция
Две серии отличаются диапазоном и корпусом:
- LE2 — 4, 5 и 6 л. с., от 12,1 до 15,5 кВт холода, корпус 996 × 980 × 370 мм, масса 106 кг
- LE1 — 8 и 10 л. с., 22,4 и 28,0 кВт, корпус 1 500 × 980 × 370 мм, масса 132–133 кг
- хладагент
R410A, инверторный компрессор - пусковой ток 1 А во всех типоразмерах
- гарантия на компрессор 5 лет
Исполнение LE2 существует в однофазном (индекс E5) и трёхфазном (E8) вариантах; LE1 — только трёхфазное.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт сезонные показатели и предел подключения блоков:
| Типоразмер | EER / COP | SEER / SCOP | Внутренних блоков, макс. | Масса, кг |
|---|---|---|---|---|
| 4 л. с. (12,1 кВт) | 4,50 / 5,19 | 7,85 / 4,87 | 7 | 106 |
| 5 л. с. (14,0 кВт) | 4,06 / 4,27 | 7,48 / 4,40 | 9 | 106 |
| 6 л. с. (15,5 кВт) | 3,73 / 4,27 | 7,25 / 4,25 | 9 | 106 |
| 8 л. с. (22,4 кВт) | 3,80 / 4,02 | 6,27 / 4,24 | 15 | 132 |
| 10 л. с. (28,0 кВт) | 3,11 / 3,93 | 6,37 / 4,31 | 15 | 133 |
Количество внутренних блоков — чаще всего ограничение этой серии, а не мощность. Четырёхсильный блок держит лишь 7 внутренних, а восьмисильный сразу 15. Если помещений много, а суммарная нагрузка умеренная, типоразмер берут по количеству точек.
Эффективность падает с типоразмером резко: SEER 7,85 у младшего против 6,27 у 8 л. с. Поэтому два меньших блока на объекте часто выгоднее одного большего.
Что учесть при монтаже
- максимальная фактическая длина трассы 120 м, эквивалентная 140 м, суммарная длина трубопровода 150 м
- длина каждого ответвления до 30 м, разница между самым длинным и самым коротким от первого распределительного узла — 40 м
- перепад высот 50 м, если наружный блок выше, и 40 м, если ниже; между внутренними блоками — 15 м
- жидкостная труба 3/8″, газовая 5/8″ в LE2; в LE1 соответственно 3/8–1/2″ и 3/4–7/8″
- рабочие пределы: охлаждение до −10 °C, обогрев до −20 °C
Коэффициент использования мощности 50–130 % позволяет заложить суммарную производительность внутренних блоков на треть больше наружного — это нормальная практика для помещений, которые не работают одновременно.
