Где применяется

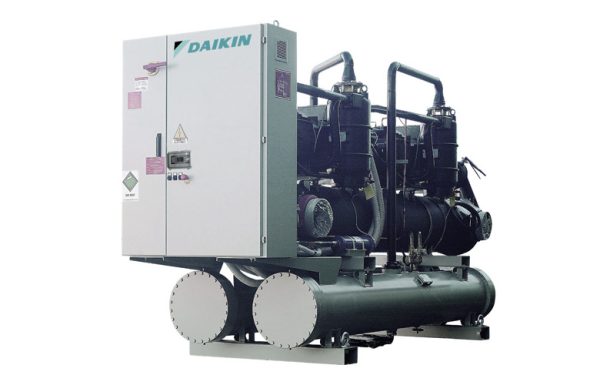

Чиллер с водяным охлаждением конденсатора на полугерметичных одновинтовых компрессорах, хладагент R-410A. Машина большого класса для внутренней установки:
- объекты с градирней
- крупные бизнес-центры и торговые комплексы
- производства с постоянным технологическим холодом
- здания, где агрегат нельзя вынести на кровлю
Масса машины в рабочем состоянии доходит до четырёх с половиной тонн. Фундамент и пути заноса проверяют до заказа, а не на этапе доставки.
Конструкция
Линейка охватывает типоразмеры EWWQ 380B-SS — C20B-SS в стандартном исполнении и EWWQ 420B-XS — C21B-XS в высокоэффективном. Две буквы после поколения читаются так же, как в других сериях Daikin:
| Буква | Первая позиция — эффективность | Вторая позиция — шум |
|---|---|---|
| S | стандартный класс | стандартный уровень |
| X | высокий класс | — |
| P | премиум класс | — |
| L | — | ниже на 3–5 дБ(А) |
| R | — | ниже примерно на 8 дБ(А) |
Поэтому позиции B-SS и B-XS перекрываются по холодопроизводительности и отличаются именно эффективностью.
- регулирование производительности бесступенчатое, а минимум опускается до 12,5 % у старших типоразмеров — редкое значение для винтовой машины
- отсюда и высокий сезонный показатель: EER доходит до 4,64, ESEER — до 5,64
- испаритель и конденсатор кожухотрубные, изолированные вспененным эластомером с закрытыми ячейками
- часть типоразмеров имеет два конденсатора, то есть две независимые линии сброса тепла
- корпус из оцинкованной окрашенной стали цвета Ivory White
Как подбирают
Винтовой компрессор, в отличие от спирального, регулирует производительность плавно или широкими ступенями и потому спокойно держит частичную нагрузку. Именно на ней машина работает большую часть сезона, поэтому агрегаты этого класса сравнивают не по EER в номинале, а по сезонному ESEER — разница между двумя чиллерами с одинаковым EER может достигать четверти годового потребления.
- количество независимых холодильных контуров определяет поведение при частичной нагрузке и при отказе: два контура оставляют объект с половиной мощности, а не без холода
- объём воды в контуре считают от инерции системы — буферная ёмкость нужна там, где нагрузка скачет (серверные, технологические процессы, залы с переменным заполнением)
- если холод нужен круглый год, смотрят в сторону исполнений со свободным охлаждением: зимой компрессор останавливается, и тепло сбрасывается прямо через воздушный теплообменник
Минимум 12,5 % — это то, ради чего серию и берут: машина не останавливается на малой нагрузке, а продолжает работать, держа стабильную температуру. Для объекта с переменным заполнением это важнее номинального EER.
Что учесть при монтаже
Качество воды в контуре сброса — главный риск эксплуатации. Механические примеси и соли жёсткости оседают на трубках кожухотрубного теплообменника, и потеря эффективности наступает раньше, чем любая авария по давлению.
- фильтр в контуре обязателен; для открытых источников — ещё и промежуточный теплообменник
- все водяные контуры оборудуют реле протока: пуск компрессора без протока разрушает теплообменник быстрее, чем сработает любая другая защита
- виброопоры, гибкие вставки на всех водяных подключениях и отдельный фундамент — не опции: агрегат стоит в помещении, поэтому шум и вибрация идут в здание
- техническому помещению нужна вентиляция: несмотря на водяное охлаждение, машина отдаёт в воздух тепло от электродвигателя и корпуса
- вокруг агрегата оставляют пространство для вытягивания трубного пучка — длину, равную длине теплообменника
Без этого запаса чистка или замена пучка превращается в разборку стены.
