Где применяется

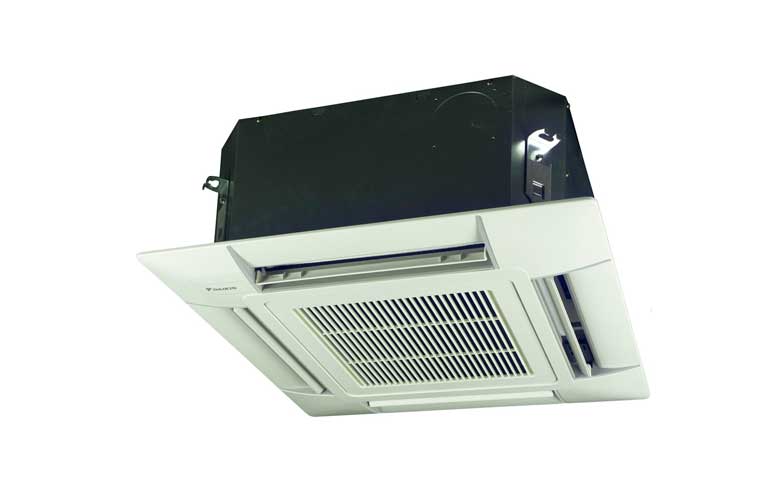

Кассетный фанкойл Daikin формата 600 × 600. Это не кондиционер: он работает от водяного контура здания — от чиллера, теплового насоса или теплового пункта, — а не от фреоновой трассы.
- офисы с модульным потолком армстронг в системе чиллер-фанкойл
- гостиницы и административные здания с центральным холодоснабжением
- объекты, где фреоновые трассы по зданию не прокладывают
- помещения, которые подключают к единому водяному контуру отопления и холода
Буква в конце артикула задаёт количество трубных контуров: T (BT, CT) — двухтрубный фанкойл, один теплообменник работает поочерёдно на холод и на тепло; F (BF, CF) — четырёхтрубный, с двумя отдельными теплообменниками. Это не вариант комплектации, а разная гидравлическая схема здания, и изменить её после монтажа невозможно.
Конструкция
Корпус 285 × 575 × 575 мм, масса 19–20 кг — одинаковые во всей серии. Блок вставляется в стандартную ячейку подвесного потолка.
- трёхсекционный вентилятор с тремя скоростями
- декоративная панель заказывается отдельно
- пульты
BRC315DиBRC7EB530 - комплект трёхходового клапана с приводом — опция
- питание 1~ 220–240 В, 50 Гц
Все значения каталога приведены для стандартных условий: в помещении 27 °C по сухому и 19 °C по влажному термометру, вода 7/12 °C на охлаждении. Теплопроизводительность — при 20 °C в помещении и воде 50 °C на входе для двухтрубных или 70/60 °C для четырёхтрубных. Звуковая мощность — по ISO 3711.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт сравнение двух исполнений — и разница между ними не в мощности холода, а в тепле:
| Типоразмер | Холод BT / BF, кВт | Тепло BT / BF, кВт | Расход BT / BF, м³/ч | Шум BT / BF, дБА |
|---|---|---|---|---|
| 02 | 1,7 / 1,7 | 2,6 / 3,1 | 468 / 468 | 40 / 40 |
| 03 | 2,8 / 2,3 | 3,4 / 3,3 | 468 / 438 | 40 / 42 |
| 04 | 3,3 / 2,8 | 4,1 / 3,9 | 660 / 618 | 44 / 46 |
| 05 | 4,0 / 3,5 | 5,3 / 4,8 | 876 / 822 | 49 / 51 |
Главное: в типоразмере 02 четырёхтрубное исполнение даёт больше тепла — 3,1 против 2,6 кВт, потому что греет водой 70/60 °C вместо 50 °C. А вот в старших типоразмерах двухтрубные исполнения выигрывают и по холоду, и по теплу.
Вторая закономерность: четырёхтрубные исполнения шумнее двухтрубных на 2 дБА при меньшем расходе — два теплообменника создают большее сопротивление потоку. Для тихого кабинета это аргумент в пользу двухтрубной схемы, если здание её допускает.
Что учесть при монтаже
- декоративную панель заказывают отдельной позицией
- гидравлическое сопротивление растёт резко: от 6 кПа у 02 до 42 кПа у 05 на двухтрубном исполнении
- трёхходовой клапан с приводом нужен для регулирования расхода воды — это опция
- крепление выводят к перекрытию, профиль потолка несёт только панель
- схему контура (2 или 4 трубы) определяет проект здания, а не выбор фанкойла
Гидравлическое сопротивление в старшем типоразмере всемеро выше, чем в младшем — 42 против 6 кПа. При подборе насоса это считают по худшей ветке контура, а не по среднему значению.
