Где применяется

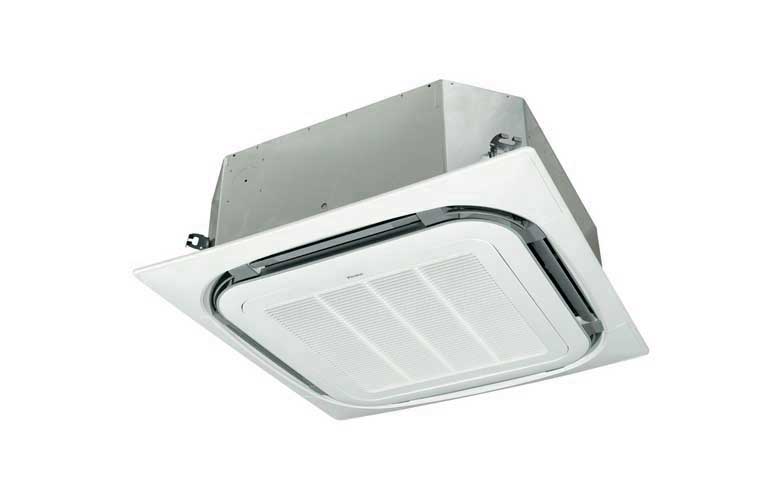

Кассетный фанкойл Daikin формата 900 × 900 — старший кассетный блок в системе чиллер-фанкойл, от 5,0 до 7,2 кВт холода. Работает от водяного контура здания.
- торговые залы и супермаркеты с центральным холодоснабжением
- большие открытые офисы
- холлы гостиниц, рестораны, банкетные помещения
- помещения, где одна точка раздачи должна закрыть большую площадь
Буква в конце артикула задаёт количество трубных контуров: T (BT, CT) — двухтрубный фанкойл, один теплообменник работает поочерёдно на холод и на тепло; F (BF, CF) — четырёхтрубный, с двумя отдельными теплообменниками. Это не вариант комплектации, а разная гидравлическая схема здания, и изменить её после монтажа невозможно.
Конструкция
Корпус 288 × 840 × 840 мм, масса 26 кг — одинаковые во всей серии. Питание 1~ 220–240 В, 50 Гц.
- трёхсекционный вентилятор с тремя скоростями
- пульты
BRC315DиBRC7F532F - комплект трёхходового клапана с приводом — опция
- ⚠️ декоративная панель
BYCQ140CWпоставляется под заказ - исполнения BT (двухтрубное) и BF (четырёхтрубное)
Все значения каталога приведены для стандартных условий: в помещении 27 °C по сухому и 19 °C по влажному термометру, вода 7/12 °C на охлаждении. Теплопроизводительность — при 20 °C в помещении и воде 50 °C на входе для двухтрубных или 70/60 °C для четырёхтрубных. Звуковая мощность — по ISO 3711.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт сравнение двух исполнений:
| Типоразмер | Холод BT / BF, кВт | Тепло BT / BF, кВт | Расход BT / BF, м³/ч | Шум BT, дБА | Потребл., Вт |
|---|---|---|---|---|---|
| 06 | 5,0 / 4,9 | 6,3 / 6,2 | 1 062 / 1 032 | 43 / 36 / 31 | 40 |
| 07 | 5,6 / 5,6 | 7,1 / 6,8 | 1 236 / 1 200 | 47 / 39 / 33 | 46 |
| 08 | 6,3 / 6,3 | 8,3 / 7,8 | 1 518 / 1 476 | 53 / 44 / 36 | 58 |
| 09 | 7,2 / 7,2 | 9,5 / 8,8 | 1 776 / 1 746 | 57 / 49 / 40 | 76 |
Главное: по холоду двухтрубное и четырёхтрубное исполнения практически не отличаются — в типоразмерах 07, 08 и 09 цифры одинаковы. Разница идёт по теплу, где двухтрубные выигрывают от 0,3 до 0,7 кВт.
Вторая вещь, решающая для выбора: шум растёт резко — с 43 до 57 дБА от младшего к старшему типоразмеру. Но на низкой скорости разрыв меньше: 31 против 40 дБА. Для зала с постоянной нагрузкой выгоднее взять старший блок и держать его на средней скорости.
Что учесть при монтаже
- ⚠️ панель
BYCQ140CWидёт под заказ — срок поставки проверяют до начала работ - гидравлическое сопротивление от 15 до 34 кПа на двухтрубном исполнении
- потребляемая мощность от 40 до 76 Вт — это лишь вентилятор и автоматика
- крепление выводят к перекрытию, профиль подвесного потолка несёт только панель
- схему контура (2 или 4 трубы) определяет проект здания
Собственное потребление 40–76 Вт — очень мало по сравнению с кондиционером той же мощности. Вся энергия на холод и тепло тратится в центральном чиллере или тепловом пункте, а фанкойл лишь прогоняет воздух через теплообменник.
