Где применяется
Это внутренний блок, а не готовая система: он работает в паре с наружным блоком сплит- или мультисистемы Daikin. В мультисистеме к одному наружному блоку подключают от двух до пяти внутренних, разных типов и в разных помещениях: работают они одновременно в одном режиме — охлаждение или нагрев, — но температуру в каждой комнате задают свою.
Канальное исполнение прячется за подвесным потолком, в помещении видны только решётки:
- квартиры и дома с подшивным потолком
- офисы и переговорные
- гостиничные номера
- магазины и общественные помещения
Конструкция

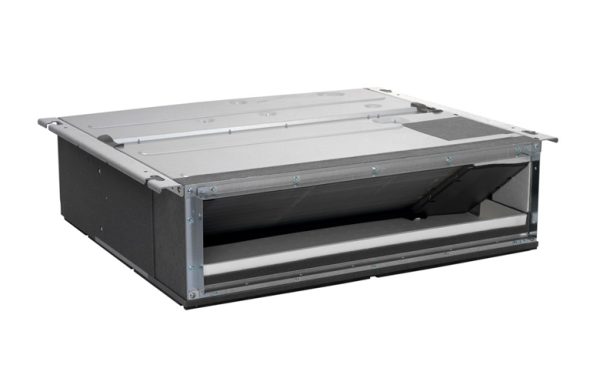

FDXM-F9 — канальный блок низконапорного типа, типоразмеры 25, 35, 50 и 60. Конструкция компактная: высота блока всего 200 мм.
| Показатель | Значение |
|---|---|
| Внешнее статическое давление | 40 Па |
| Высота корпуса | 200 мм |
| Двигатель вентилятора | DC-инверторный |
| Хладагент | универсально: R-410A и R-32 |
| Опции | автоочистка фильтра BAE20A62, пульты BRC1H519W или BRC4C65 |
Статического давления 40 Па хватает, чтобы подключить воздуховоды разной длины в пределах помещения. Блок полностью скрыт за подвесным потолком — видны только решётки, а DC-инверторный двигатель даёт низкое энергопотребление.
В комбинации с наружными блоками серии Sky Air Alpha (RZAG-A) агрегат даёт сезонную эффективность класса A+ и в охлаждении, и в обогреве, а рабочий диапазон наружной температуры расширяется до −20 °C.
Как подбирают
Ключевая цифра канального блока — располагаемое внешнее статическое давление:
| Серия | Статическое давление | Высота корпуса | Для чего |
|---|---|---|---|
| FDXM (низконапорная) | 40 Па | 200 мм | короткий участок канала в пределах помещения |
| FBA (средненапорная) | до 150 Па | 245 мм | удалённые комнаты длинными воздуховодами |
- в серии
FBAстатическое давление регулируется с проводного пульта, автоматически или вручную — номинальную производительность подстраивают под фактическую сеть после монтажа - высота корпуса определяет уровень подвесного потолка;
FBAпроизводитель называет самым тонким блоком в своём классе - обе серии унифицированы по хладагенту: тот же блок работает в системах на R-32 и на R-410A, поэтому при замене внутреннего блока в имеющейся системе вопрос совместимости не возникает
Что учесть при монтаже
- в потолке обязательно предусматривают съёмную панель: без доступа к фильтру и дренажному узлу обслуживание превращается в разборку потолка
- встроенный дренажный насос
FBAподнимает конденсат до 625 мм, но уклон на участке после помпы не отменяет - забор воздуха в
FBAможно организовать снизу — сторону выбирают до монтажа, она определяет всю разводку в потолке - опция
BAE20A62даёт ежедневную автоматическую очистку фильтра - монтаж на R-32 требует подрядчика с холодильным допуском; тип хладагента указан в характеристиках наружного блока
Автоочистка фильтра для скрытого в потолке блока имеет практический смысл: загрязнённый фильтр там не виден, а падение расхода списывают на мощность.
