Где применяется

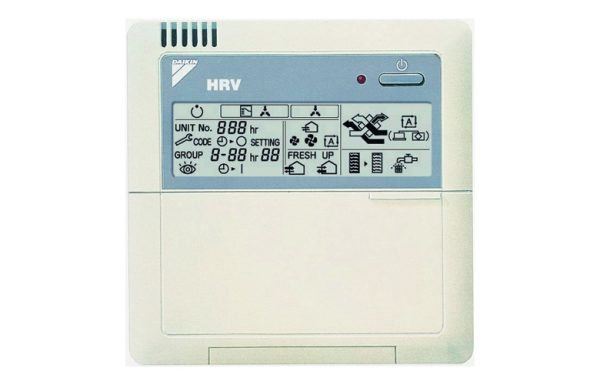

Это проводной пульт управления для вентиляционных установок с рекуперацией тепла Daikin. Он рассчитан на модели VAM500EJVE, 800EJVE, 1000EJVE и 2000EJVE.
- офисы и общественные здания с установками VAM
- объекты, где вентиляцией управляют из помещения, а не из щитовой
- системы, в которых нужно управление из двух точек
- замена неисправного пульта на существующей установке
Пульт не универсальный: перечень совместимых моделей задан производителем, и для других установок берут другой пульт.
Конструкция
- монтируется при открытой или скрытой прокладке кабеля
- при скрытой прокладке применяют монтажные коробки KJB111A или KJB211A — они поставляются по отдельному заказу
- клеммы P1 и P2 не имеют полярности — перепутать их при подключении невозможно
- верхняя часть корпуса несёт плату; её снимают плоской отвёрткой за двумя шлицами
Соединительный кабель и элементы крепления в комплект не входят — их заказывают отдельно.
Как подбирают
| Параметр | Значение |
|---|---|
| Совместимые установки | VAM 500 / 800 / 1000 / 2000 EJVE |
| Тип кабеля | экранированный двухжильный |
| Сечение кабеля | 0,75–1,25 мм² |
| Монтажные коробки | KJB111A или KJB211A, по отдельному заказу |
| Полярность клемм P1/P2 | отсутствует |
- неэкранированный кабель технически работает, но противоречит европейским нормативам EMC
- при выборе места нужна ровная поверхность: при сильной затяжке винтами нижняя часть корпуса не должна деформироваться
- перед подключением проводов установку обязательно обесточивают
Если одной установкой управляют два пульта, на одном переключатель ставят в положение Master, на остальных — Slave. Без этого система не определит, чьи команды выполнять.
Что учесть при монтаже
- в корпусе выполняют паз в месте прохода кабеля
- клеммы располагают так, чтобы неизолированные части не касались других деталей пульта
- печатную плату руками не трогают
- при соединении частей корпуса следят, чтобы не защемить провода
Монтаж выполняет квалифицированный специалист: ошибка в подключении шины портит плату как пульта, так и установки.
