Где применяется

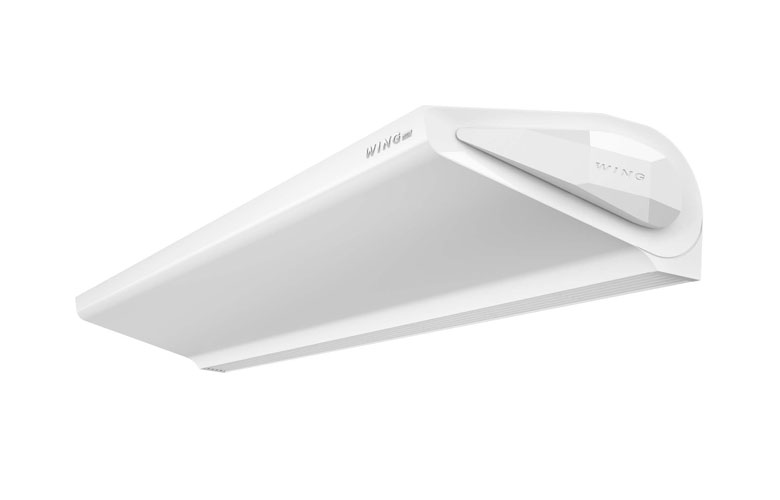

Воздушная завеса без нагрева воздуха. Её задача — отсекать уличный воздух от помещения, а не греть его: в характеристиках строка «Тип нагревателя» стоит пустой.
- магазины и торговые залы
- кафе и заведения питания
- офисные и административные входы
- помещения, где отопления уже достаточно, а сквозняк мешает
Серия допускает и горизонтальный, и вертикальный монтаж — то есть завесу можно поставить сбоку от проёма, а не только над ним. Это редкость и выручает там, где над дверью места нет.
Конструкция
Производство Польша, гарантия 24 месяца, вентиляторы EC с плавным регулированием.
| Показатель | WING C100 | WING C200 |
|---|---|---|
| Ширина дверей, м | 1,0 | 2,0 |
| Расход воздуха, м³/час | 1 950 | 4 600 |
| Потребляемая мощность, кВт | 0,15 | 0,32 |
| Ток, А | 1,1 | 2,4 |
| Уровень шума, дБ | 45 | 47 |
| Габариты, мм | 1 066 × 210 × 465 | 2 098 × 210 × 465 |
| Вес, кг | 19 | 34,5 |
| Питание | 220 В | 220 В |
Питание однофазное 220 В при расходе 4 600 м³/час — отдельной силовой линии не требуется, и это главное преимущество исполнения без нагрева.
Как подбирают
Завесу подбирают по проёму, а не по мощности нагрева. Сначала ширина дверей: в линейке это 1, 1,5 и 2 м, и сопло должно перекрывать отверстие полностью — иначе воздушная стена будет иметь разрыв.
Второе решение — тип нагрева, и оно определяет не только тепло, но и требования к объекту:
| Серия | Нагрев | Тепло, кВт | Питание | Монтаж |
|---|---|---|---|---|
| WING C | нет | — | 220 В | горизонтальный и вертикальный |
| WING E | электрический ТЭН | до 15 | 380 В | горизонтальный |
| WING W | водяной | до 47 | 220 В | горизонтальный и вертикальный |
- WING E требует трёхфазного ввода 380 В и потребляет до 12,9 А — это самый дорогой вариант по электромонтажу
- WING W питает только вентилятор (220 В, 1,9 А), а тепло берёт из контура отопления — и даёт при этом 47 кВт, втрое больше электрической версии
- WING C нагрева не имеет вообще: он отсекает воздух, но не греет помещение
- все три серии имеют одинаковый габарит корпуса при одинаковом типоразмере — 210 × 465 мм в сечении
Что учесть при монтаже
- завесу монтируют так, чтобы воздух выходил как можно ближе к кромке проёма — каждый сантиметр отступа ослабляет струю
- крепление делают к несущему основанию над проёмом, а не к подвесному потолку или гипсокартонному откосу
- вес от 19 до 41,5 кг в зависимости от серии и типоразмера — его проверяют до монтажа
- степень защиты
IP 20означает сухое внутреннее помещение: улица и влажные зоны исключены - для водяного исполнения нужны подача и обратка из контура отопления, то есть узел обвязки возле проёма
Управление выполняет контроллер HMI WING EC; для водяного исполнения к нему добавляется сервопривод водяного клапана. Схемы подключения к контроллеру и сервоприводу приведены в руководстве отдельными разделами.
