Где применяется

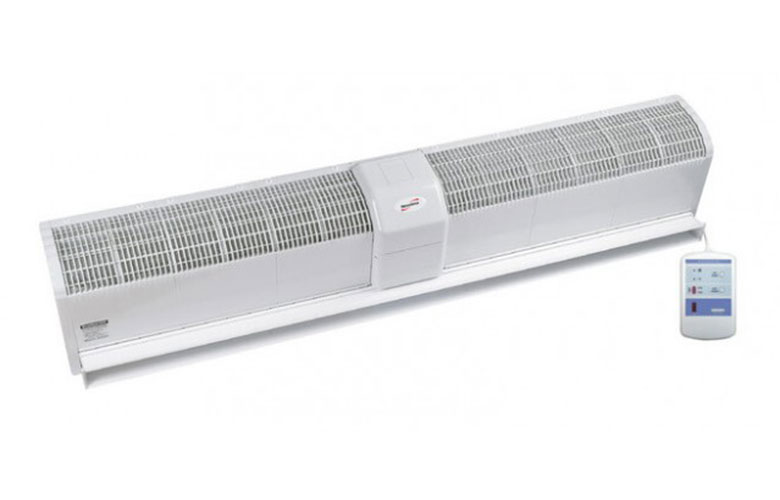

Завеса с водяным нагревом и диаметром вентилятора 130 мм. Тепло она берёт не из электросети, а из контура отопления здания.
- производственные и складские помещения с имеющимся контуром отопления
- крупные торговые и общественные здания
- объекты с ограниченной мощностью электрического ввода
Это и есть главный аргумент серии: там, где электрическая завеса той же производительности потребовала бы трёхфазной линии на 12 кВт, водяная обходится питанием самого вентилятора, а тепловая мощность доходит до 29 кВт — больше, чем даёт любое электрическое исполнение линейки.
Конструкция
Показатели приведены для типовых условий работы:
| Параметр | Значение |
|---|---|
| Воздух на входе | +15 °C |
| Вода на входе | +70 °C |
| Расход воды в теплообменнике | 0,3 л/с |
| Воздух на выходе | около 35 °C |
| Объём воды в теплообменнике | 1 – 2 л по типоразмеру |
| Падение давления воды | единицы килопаскалей |
| Максимальная высота проёма | 5,5 м |
| Скорость потока | 11,0 м/с |
Две особенности водяного исполнения, влияющие на монтаж:
- ширина корпуса 306 мм — заметно больше, чем у завес без нагрева, из-за теплообменника
- вес старших моделей доходит до 47 кг, и крепление рассчитывают именно на него
- нужны подключения подачи и обратки, то есть узел обвязки возле проёма
Как подбирают
Завесу подбирают не по мощности нагрева, а по проёму. Сначала ширина: сопло должно перекрывать отверстие полностью, иначе воздушная стена будет иметь разрыв. Если одной завесы не хватает, их ставят в ряд каскадным соединением.
Второй параметр — диаметр вентилятора, и именно он задаёт высоту, на которой завеса ещё работает:
| Диаметр вентилятора, мм | Высота проёма, м | Типичные объекты |
|---|---|---|
| 100 | 2,0 – 2,5 | небольшие магазины, кафе, аптеки |
| 110 и 120 | 2,5 – 4,0 | универсамы, рестораны, бизнес-центры |
| 130 | 4,0 – 6,0 | гаражи, склады, холодильные помещения |
| 180 | свыше 6 | промышленные депо, ангары |
Скорость потока падает с расстоянием — это главная причина ошибок при подборе. У завесы с вентилятором 100 мм на высоте 3 м остаётся 1–2 м/с, то есть струя фактически не доходит до пола; у завесы на 130 мм на той же высоте ещё около 6 м/с. «Взять меньшую и повесить выше» не работает.
Для водяного исполнения добавляется ещё одно решение: нужны подача и обратка из контура отопления, а фактическая тепловая мощность зависит от температуры и расхода воды — паспортные 29 кВт получают при +70 °C и 0,3 л/с.
Что учесть при монтаже
- завесу монтируют так, чтобы воздух выходил как можно ближе к кромке проёма — каждый сантиметр отступа ослабляет струю
- управление выгодно завязать на датчик двери: для моделей с нагревом это даёт до 80 % экономии годового потребления
- крепление делают к несущему основанию над проёмом, а не к подвесному потолку или гипсокартонному откосу
- вес проверяют до монтажа: от десяти килограммов у небольших моделей до сорока с лишним у водяных
Питание разное по исполнению: завесы без нагрева работают от однофазной сети 230 В, электрические — от трёхфазной 400 В, водяные питают только вентилятор и требуют подключения подачи и обратки.
