Где применяется
Прямоугольный канальный вентилятор ставят в сети, собранные из прямоугольных воздуховодов — это формат общественных и производственных зданий, где сечение канала подгоняют под высоту запотолочного пространства. Круглый вентилятор туда не поставишь без переходов, а каждый переход — это потерянный напор.
- офисные и торговые здания с развитой сетью воздуховодов
- производственные и складские помещения
- длинные трассы с множеством колен, фильтров и шумоглушителей
Конструкция

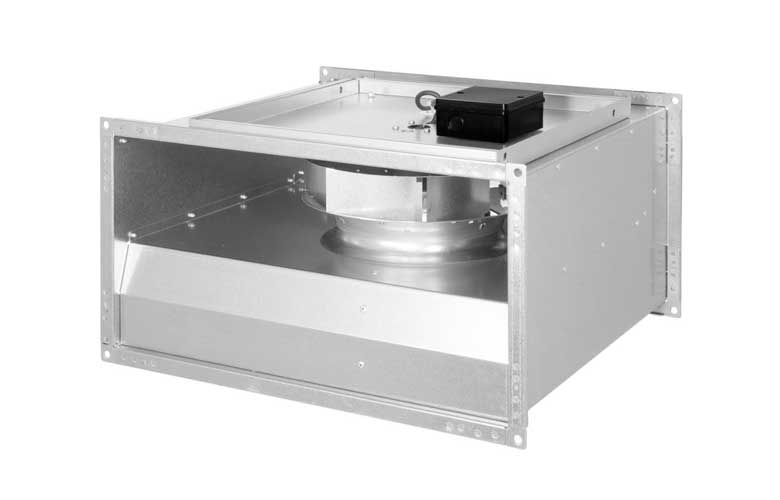

Рабочее колесо центробежное, с назад загнутыми лопатками; корпус из оцинкованного стального листа со стандартными 20-миллиметровыми фланцами по периметру сторон. Вентиляторный блок смонтирован на откидном механизме для чистки и обслуживания — демонтировать агрегат с трассы, чтобы добраться до колеса, не нужно.
| Исполнение | Регулирование | КПД |
|---|---|---|
| KVR с AC-двигателями | напряжением: регуляторы MTY 1 и MTY 2, трансформаторы TEE, TEM, TDS, TDM | 32 – 57 % |
| KVR…EC | плавным сигналом 0–10 В, потенциометр MTP 20 или контроллер | до 63 % |
Разница между исполнениями не декоративная: EC-версия обходится без трансформатора вообще, а двадцать пунктов КПД для круглосуточной машины за год стоят больше, чем разница в цене.
Типоразмеры охватывают сечения от 300×150 до 1000×500 мм; питание однофазное 230 В у младших и трёхфазное 400 В у старших моделей.
Как подбирают
Рабочее колесо с назад загнутыми лопатками имеет характеристику круче осевой: при росте сопротивления сети расход падает медленнее. Именно поэтому такие машины берут на сложные трассы.
- главные две цифры — расход и статическое давление в рабочей точке, а не максимальная производительность из таблицы: максимум достигается при нулевом сопротивлении, которого в реальной сети не бывает
- КПД в линейке меняется от 32 до 63 % в зависимости от типоразмера и типа двигателя
- тип двигателя определяет способ регулирования: AC — через ступенчатый трансформатор или электронный регулятор, EC — плавным сигналом 0–10 В от контроллера
Что учесть при монтаже
- присоединение к прямоугольному каналу выполняется без переходников — фланцы 20 мм по периметру всех сторон
- размер в названии читается как сечение:
KVR 6035— это 600×350 мм - со стороны, куда откидывается вентиляторный блок, оставляют свободное пространство, иначе блок придётся снимать целиком
- питание определяется типоразмером: младшие 230 В, старшие 400 В
- подвесы крепят к перекрытию, а между вентилятором и воздуховодом ставят гибкие вставки — стальной корпус хорошо передаёт вибрацию на трассу
Масса — от 6 кг у самых маленьких моделей до 93 кг у старших звукоизолированных. Уровень звуковой мощности производитель приводит тремя значениями: на нагнетании, на всасывании и на корпусе. Шумоглушитель считают по той стороне, что выходит в помещение — разница между значениями достигает десяти децибел.
