Где применяется

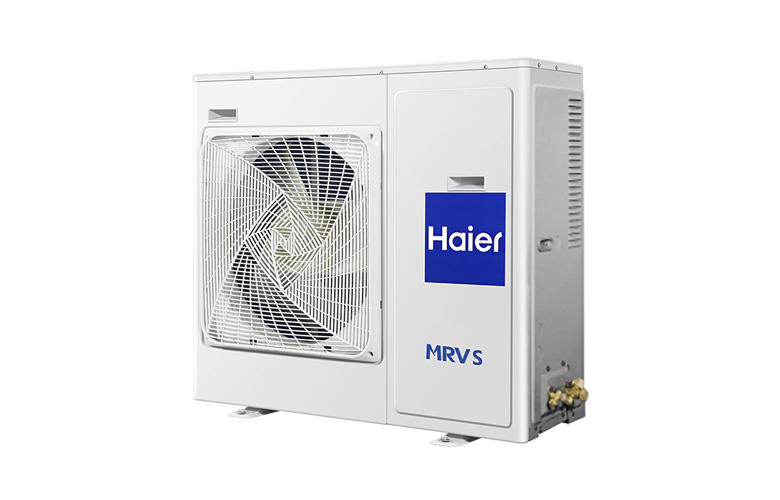

Это наружный блок мультизональной системы MRV, а не готовый кондиционер: к нему подключают внутренние блоки разных типов, и именно их набор определяет результат на объекте.
Один агрегат обслуживает до 19 внутренних блоков — это уровень этажа бизнес-центра или крыла гостиницы:
- бизнес-центры и административные здания
- гостиницы и рестораны
- торговые и медицинские учреждения
- объекты, где десятки помещений ведут собственную температуру
Система работает в согласованном режиме: все внутренние блоки одновременно могут работать либо только на обогрев, либо только на охлаждение. Одновременно греть в одном помещении и холодить в соседнем эта схема не умеет — для этого нужна система с рекуперацией тепла.
Конструкция
| Показатель | AV12NMSETA |
|---|---|
| Мощность по холоду / теплу, кВт | 33,5 / 37,5 |
| Потребляемая мощность, кВт | 10,5 – 10,9 |
| Расход воздуха, м³/час | 10 000 |
| Внутренних блоков | до 19 |
| Нижняя граница на обогрев | −20 °C |
| Питание | 380 В |
| Габариты, мм | 400 × 1 626 × 1 050 |
| Вес, кг | 168 |
| Уровень шума, дБ | 60 |
Хладагент R-410A, гарантия 24 месяца. Сервисная плата выводит данные, с которыми работает сервис при диагностике:
- показания датчиков температуры конденсатора и оттаивания
- рабочий ток компрессора и скорость вентилятора наружного блока
- степень открытия электронного регулирующего вентиля
PMV - состояние соленоидных клапанов
SV1иSV2
Как подбирают
Суммарную мощность внутренних блоков согласуют с наружным по таблицам системы, а не простым сложением: MRV рассчитана на то, что помещения не работают одновременно на максимуме.
Второй ограничитель — геометрия трасс, и она задана жёстко:
| Параметр | Граница |
|---|---|
| Общая длина трубопровода | до 100 м |
| Длина в одном направлении | до 70 м |
| Длина после первого разветвителя | до 30 м |
| Перепад высот между наружным и внутренними блоками | до 30 м |
| Перепад высот между внутренними блоками | до 10 м |
Эти цифры проверяют на этапе проекта: превышение любой из них означает перекомпоновку системы, а не просто потерю производительности.
Что учесть при монтаже
- питание на нагреватель картера компрессора подают не менее чем за 12 часов до пуска — это защита от «холодного» запуска, и нарушение этого правила выводит компрессор из строя
- наружному блоку нужно вентилируемое место: расход воздуха 10 000 м³/час должен свободно идти вверх
- опорную конструкцию считают на 168 кг плюс вибрация
- медную трубу диаметром 19,05 мм при сгибе берут толщиной более 1,1 мм
- уровень шума 60 дБ сверяют с нормами для границы участка в жилой застройке
Монтаж, вакуумирование, заправку и настройку микропереключателей выполняет подрядчик с холодильным допуском.
