Де застосовується

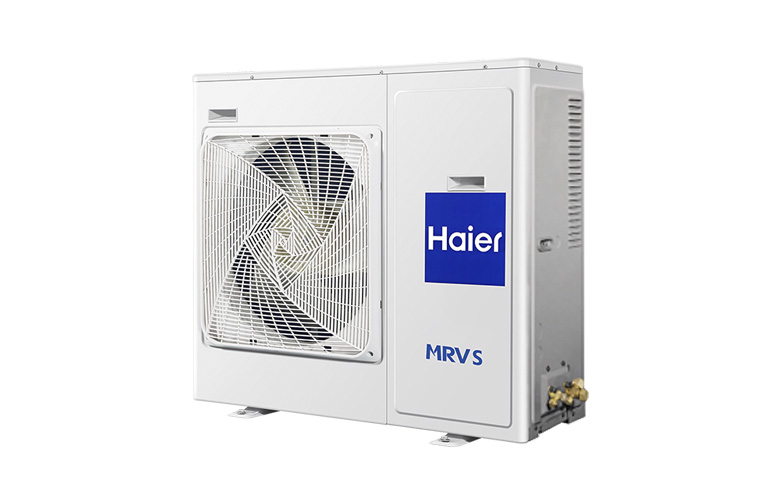

Це зовнішній блок мультизональної системи MRV, а не готовий кондиціонер: до нього під’єднують внутрішні блоки різних типів, і саме їхній набір визначає результат на об’єкті.
Один агрегат обслуговує до 19 внутрішніх блоків — це рівень поверху бізнес-центру або крила готелю:
- бізнес-центри й адміністративні будівлі
- готелі та ресторани
- торгові й медичні заклади
- об’єкти, де десятки приміщень ведуть власну температуру
Система працює в узгодженому режимі: усі внутрішні блоки одночасно можуть працювати або тільки на обігрів, або тільки на охолодження. Одночасно гріти в одному приміщенні й холодити в сусідньому ця схема не вміє — для цього потрібна система з рекуперацією тепла.
Конструкція
| Показник | AV12NMSETA |
|---|---|
| Потужність по холоду / теплу, кВт | 33,5 / 37,5 |
| Споживана потужність, кВт | 10,5 – 10,9 |
| Витрата повітря, м³/год | 10 000 |
| Внутрішніх блоків | до 19 |
| Нижня межа на обігрів | −20 °C |
| Живлення | 380 В |
| Габарити, мм | 400 × 1 626 × 1 050 |
| Вага, кг | 168 |
| Рівень шуму, дБ | 60 |
Холодоагент R-410A, гарантія 24 місяці. Сервісна плата виводить дані, з якими працює сервіс при діагностиці:
- показання датчиків температури конденсатора й відтавання
- робочий струм компресора та швидкість вентилятора зовнішнього блока
- ступінь відкриття електронного регулювального вентиля
PMV - стан соленоїдних клапанів
SV1іSV2
Як підбирають
Сумарну потужність внутрішніх блоків узгоджують із зовнішнім за таблицями системи, а не простим складанням: MRV розрахована на те, що приміщення не працюють одночасно на максимумі.
Другий обмежувач — геометрія трас, і вона задана жорстко:
| Параметр | Межа |
|---|---|
| Загальна довжина трубопроводу | до 100 м |
| Довжина в одному напрямку | до 70 м |
| Довжина після першого розгалужувача | до 30 м |
| Перепад висот між зовнішнім і внутрішніми блоками | до 30 м |
| Перепад висот між внутрішніми блоками | до 10 м |
Ці цифри перевіряють на етапі проєкту: перевищення будь-якої з них означає перекомпонування системи, а не просто втрату продуктивності.
Що врахувати при монтажі
- живлення на нагрівач картера компресора подають не менш ніж за 12 годин до пуску — це захист від «холодного» запуску, і порушення цього правила виводить компресор із ладу
- зовнішньому блоку потрібне вентильоване місце: витрата повітря 10 000 м³/год має вільно йти вгору
- опорну конструкцію рахують на 168 кг плюс вібрація
- мідну трубу діаметром 19,05 мм при згинанні беруть завтовшки понад 1,1 мм
- рівень шуму 60 дБ звіряють із нормами для межі ділянки в житловій забудові
Монтаж, вакуумування, заправку й налаштування мікроперемикачів виконує підрядник із холодильним допуском.
