Где применяется

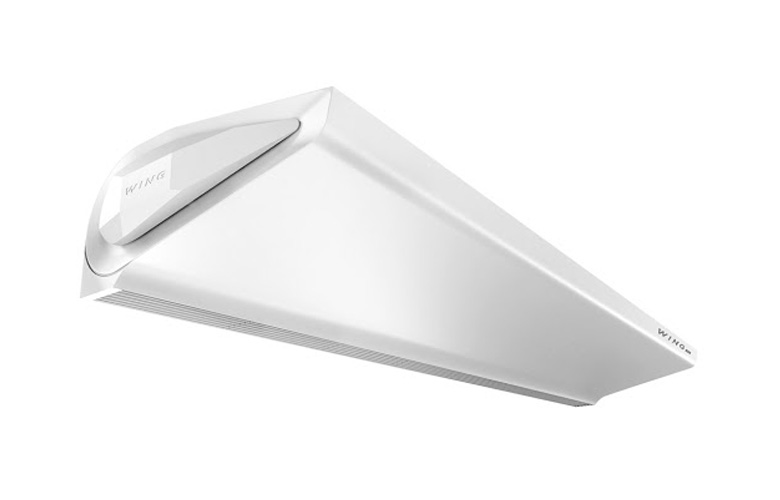

Тепловая завеса с водяным нагревателем: тепло она берёт не из электросети, а из контура отопления здания.
- магазины, торговые и производственные помещения с имеющимся контуром отопления
- объекты с ограниченной мощностью электрического ввода
- входы, где нужна большая тепловая нагрузка
Это и есть главный аргумент серии: 47 кВт тепла при питании 220 В и токе 1,9 А. Электрическая завеса того же класса потребовала бы трёхфазной линии, а здесь электричество питает только вентилятор.
Конструкция
Производство Польша, гарантия 24 месяца. Монтаж горизонтальный и вертикальный — как и в серии C.
| Показатель | WING W200 |
|---|---|
| Ширина дверей, м | 2,0 |
| Мощность по теплу, кВт | 47 |
| Расход воздуха, м³/час | 4 400 |
| Потребляемая мощность, кВт | 0,26 |
| Ток, А | 1,9 |
| Питание | 220 В |
| Уровень шума, дБ | 46 |
| Габариты, мм | 2 098 × 210 × 465 |
| Вес, кг | 37,5 |
Как подбирают
Завесу подбирают по проёму, а не по мощности нагрева. Сначала ширина дверей: в линейке это 1, 1,5 и 2 м, и сопло должно перекрывать отверстие полностью — иначе воздушная стена будет иметь разрыв.
Второе решение — тип нагрева, и оно определяет не только тепло, но и требования к объекту:
| Серия | Нагрев | Тепло, кВт | Питание | Монтаж |
|---|---|---|---|---|
| WING C | нет | — | 220 В | горизонтальный и вертикальный |
| WING E | электрический ТЭН | до 15 | 380 В | горизонтальный |
| WING W | водяной | до 47 | 220 В | горизонтальный и вертикальный |
- WING E требует трёхфазного ввода 380 В и потребляет до 12,9 А — это самый дорогой вариант по электромонтажу
- WING W питает только вентилятор (220 В, 1,9 А), а тепло берёт из контура отопления — и даёт при этом 47 кВт, втрое больше электрической версии
- WING C нагрева не имеет вообще: он отсекает воздух, но не греет помещение
- все три серии имеют одинаковый габарит корпуса при одинаковом типоразмере — 210 × 465 мм в сечении
Для водяного исполнения добавляется ещё одно: фактическая тепловая мощность зависит от температуры и расхода теплоносителя. Паспортные 47 кВт получают при расчётных параметрах контура, и при более низкой температуре подачи значение будет меньше.
Что учесть при монтаже
- завесу монтируют так, чтобы воздух выходил как можно ближе к кромке проёма — каждый сантиметр отступа ослабляет струю
- крепление делают к несущему основанию над проёмом, а не к подвесному потолку или гипсокартонному откосу
- вес от 19 до 41,5 кг в зависимости от серии и типоразмера — его проверяют до монтажа
- степень защиты
IP 20означает сухое внутреннее помещение: улица и влажные зоны исключены - для водяного исполнения нужны подача и обратка из контура отопления, то есть узел обвязки возле проёма
Управление выполняет контроллер HMI WING EC; для водяного исполнения к нему добавляется сервопривод водяного клапана. Схемы подключения к контроллеру и сервоприводу приведены в руководстве отдельными разделами.
Узел обвязки с сервоприводом водяного клапана проектируют вместе с завесой: он регулирует тепловую мощность по сигналу контроллера.
