Де застосовується

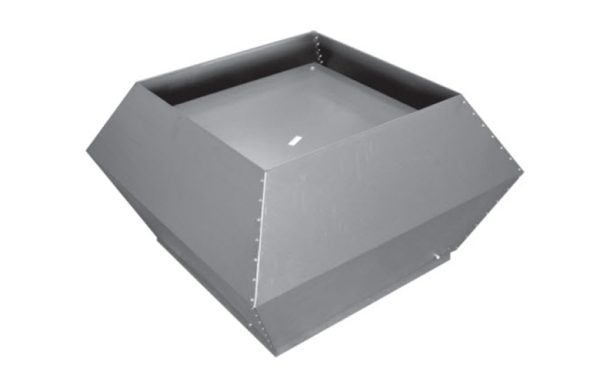

Даховий вентилятор для витяжної вентиляції. Виконання зовнішнє — агрегат стоїть на покрівлі, а не в трасі.
- житлові будинки
- громадські будівлі
- виробничі будівлі та споруди
Конструкція
Корпус стандартно виготовляється зі сталевого оцинкованого листа. Робочі колеса — з оцинкованої сталі, з назад загнутими лопатками, статично й динамічно збалансовані, дифузори алюмінієві.
Двигуни із зовнішнім ротором мають клас захисту IP 54; для захисту від перегріву в обмотки вбудовані термоконтакти з виводами під зовнішній пристрій захисту.
| Частина позначення | Значення |
|---|---|
| цифри | типорозмір |
| цифра після дробу | кількість полюсів двигуна |
| E | однофазне живлення |
| D | трифазне живлення |
Регулювання продуктивності виконують ступеневими трансформаторними регуляторами тієї ж системи, що й для канальних серій Aerostar.
Як підбирають
Дахове виконання обирають тоді, коли витяжку простіше вивести вертикально через покрівлю, ніж вести горизонтальну трасу до фасаду. Робоча точка задається так само витратою й статичним тиском.
- назад загнуті лопатки дають крутішу характеристику: витрата падає повільніше при зростанні опору
- регулювання ступеневе, тому розрахункову витрату ставлять на середній ступінь із запасом угору
- фазність підбирають під наявний ввід:
Eоднофазний,Dтрифазний
Що врахувати при монтажі
- агрегат стоїть надворі — вузол проходу через покрівлю має бути гідроізольований, а основа розрахована на вітрове навантаження
- виводи термоконтактів обов’язково задіяти: без під’єднаного захисту двигун згорить при перегріві
- робоче колесо збалансоване на заводі, тому налипання пилу розбалансовує його й з’їдає ресурс підшипників
- між вентилятором і повітроводом ставлять гнучкі вставки — вібрація добре передається на конструкції покрівлі
Доступ для обслуговування на покрівлі планують заздалегідь: зимою підхід до агрегату має лишатися безпечним.
