Де застосовується
Водяний охолоджувач — секція набірної вентиляційної системи, а не самостійний прилад. Він охолоджує повітря в каналі, а холод отримує з водяного контуру — від чилера або іншого джерела.
- набірні припливні системи з охолодженням
- об’єкти, де вже є чилер і холодоносій розводиться водою
- виробничі й технологічні системи вентиляції
Охолоджувач вбудовується в прямокутний канал і підбирається за його перерізом: типорозмір у назві — це і є розмір каналу, наприклад 80-50 означає 800 × 500 мм.

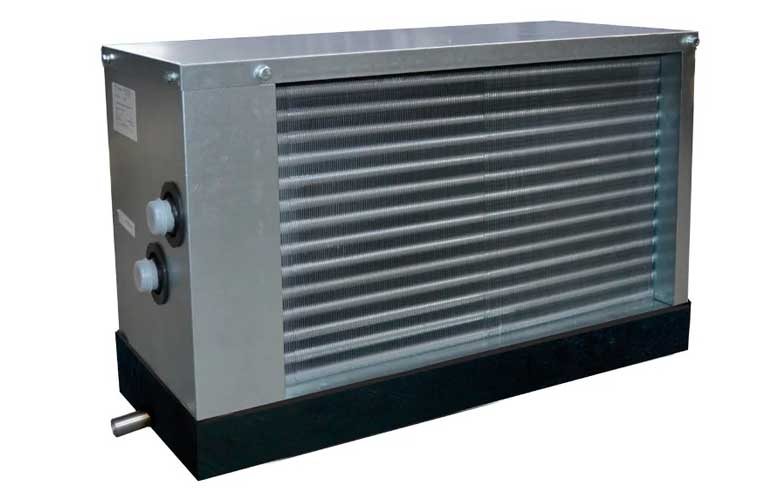

Конструкція

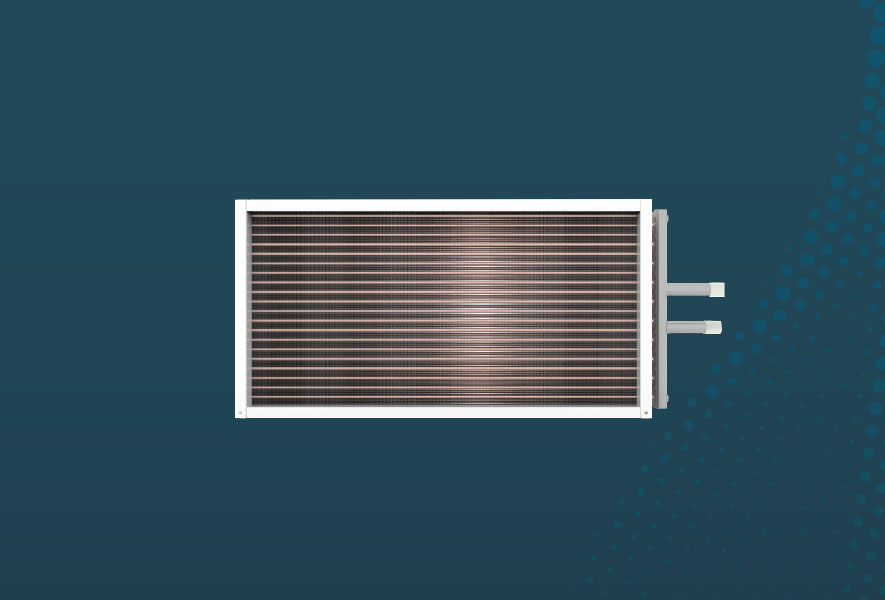

Корпус виготовлено з оцинкованого листа. Колектори зварені зі сталевих трубок із поверхневою обробкою синтетичною фарбою, а поверхню теплообміну створюють алюмінієві пластини завтовшки 0,1 мм, натягнуті на мідні трубки.
Кожен охолоджувач перевіряють на герметичність: повітрям під тиском 2 МПа протягом п’яти хвилин під водою.
Стандартно вироби постачаються в лівому виконанні — тобто з певного боку розташовані підключення. Бік перевіряють до замовлення, бо він визначає всю обв’язку.
| Показник | SWC 60-30/3 | SWC 80-50/3 |
|---|---|---|
| Переріз каналу, мм | 600 × 300 | 800 × 500 |
| Габарити, мм | 385 × 721 × 305 | 600 × 926 × 305 |
| Рядність | 3 | 3 |
| Виробництво | Україна | Україна |
| Гарантія | 36 міс. | 36 міс. |
Як підбирають
Підбір іде за номограмами виробника: у розділі технічних параметрів наведені характеристики для стандартних значень температурного перепаду води, різних витрат повітря й різних температур повітря.
- рядність задає продуктивність: більше рядів — більший теплознім, але й вищий аеродинамічний опір
- переріз охолоджувача має збігатися з перерізом каналу: перехідники додають опір і збивають рівномірність потоку
- максимальний допустимий тиск теплоносія — 1,5 МПа
- якщо холодоносій — вода, охолоджувач ставлять тільки в опалюваному приміщенні, де температура не опускається нижче нуля
Зовнішня установка допустима лише тоді, коли холодоносієм є незамерзаюча суміш — розчин етиленгліколю. При цьому враховують температурне обмеження для сервоприводу змішувального вузла, а параметри охолоджувача перераховують під фактичну концентрацію.
Що врахувати при монтажі
- охолоджувач ставлять у канал так, щоб потік повітря був рівномірним по перерізу — між ним і вентилятором чи коліном лишають ділянку стабілізації потоку довжиною 1–1,5 м
- нерівномірний потік дає неповне використання поверхні теплообміну й падіння продуктивності
- краплевідділювач і піддон для конденсату обов’язкові: охолоджувач працює з конденсацією вологи
- лінію відведення конденсату ведуть самопливом із постійним ухилом
- автоматичний продувний вентиль і змішувальний вузол постачаються як складова частина охолоджувача
Приналежності до охолоджувача в базову поставку не входять — їх додають у специфікацію окремо.
