Где применяется

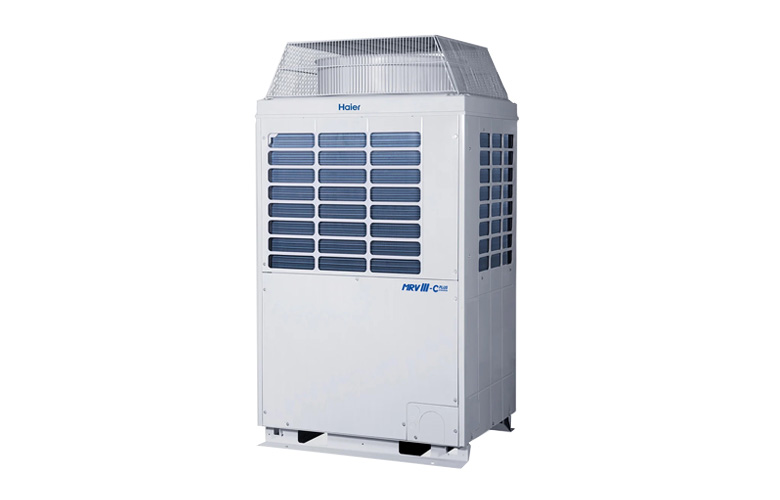

Наружный блок мультизональной системы Haier MRV III-C. Один блок обслуживает десятки внутренних блоков разных типов; модули комбинируются между собой, поэтому линейка охватывает диапазон от 8 до 48 л. с.
- офисные здания и бизнес-центры
- гостиницы и торговые центры
- объекты с холодным климатом — обогрев работает до −20 °C
- помещения с круглогодичным холодом: охлаждение доступно от −5 °C
- здания с протяжёнными трассами — суммарная длина трубопровода до 300 м
Питание трёхфазное 380–400 В, 50/60 Гц во всей линейке.
Конструкция
Компрессор — спиральный DC-инверторный Mitsubishi Electric со 180-градусным синусоидальным управлением и 64 ступенями регулирования скорости.
- двухступенчатая система отделения масла и технология перекрёстного возврата масла — производитель называет её первой в отрасли
- двухступенчатая технология глубокого переохлаждения
- покрытие теплообменника
Blue Fin - четырёхсторонняя схема возврата воздуха в теплообменнике
- разделение воздушной и машинной камер в корпусе
- ночной тихий режим и двойное управление ЭРВ
- внешнее статическое давление до 50 Па — блок можно ставить с коротким коробом
Коэффициент подключения внутренних блоков — 50–130 % от производительности наружного.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт эффективность, шум и предел подключения — то, что определяет проект:
| Модель | Л. с. | Холод / тепло, кВт | EER / COP | Расход, м³/ч | Шум, дБ(А) | Внутренних блоков, макс. |
|---|---|---|---|---|---|---|
| AV08NMVESA | 8 | 22,6 / 25,0 | 4,29 / 4,24 | 11 000 | 57 | 13 |
| AV10NMVESA | 10 | 28,0 / 31,5 | 3,80 / 3,95 | 11 000 | 57 | 16 |
| AV12IMVESA | 12 | 33,5 / 37,5 | 3,35 / 3,75 | 14 100 | 60 | 19 |
| AV14IMVESA | 14 | 40,0 / 45,0 | 3,51 / 3,88 | 14 100 | 60 | 23 |
| AV16IMVESA | 16 | 45,0 / 50,0 | — | — | — | 26 |
Главное, что видно из таблицы: EER падает с 4,29 до 3,35 от 8 к 12 л. с., а дальше немного восстанавливается. Самый экономичный блок линейки — самый маленький, и для объекта, который можно разделить на две системы, это прямой аргумент.
Второе: типоразмеры 8 и 10 л. с. имеют одинаковый расход воздуха — 11 000 м³/ч и одинаковый шум 57 дБ(А), как и пара 12/14 л. с. Корпус меняется не на каждом шаге: 990 мм в ширину у младших и 1 390 мм у 12–14 л. с.
Что учесть при монтаже
- рабочие пределы: охлаждение от −5 до +43 °C, обогрев от −15 до +21 °C
- жидкостная труба 9,52–15,88 мм, газовая 19,05–28,58 мм, труба выравнивания масла 9,52 мм
- суммарная длина трубопровода до 300 м, максимальная трасса 175 м эквивалентной или 135 м фактической длины
- перепад высот 50 м, если наружный блок выше, и 40 м, если ниже
- масса от 240 до 600 кг — основание и подъём планируют заранее
Производитель поставляет программное обеспечение для проектирования трубопроводов и электрики, которое подбирает диаметры и проверяет длины. Для системы на 26 внутренних блоков это не лишнее удобство, а способ избежать ошибки в диаметрах магистрали.
