Де застосовується

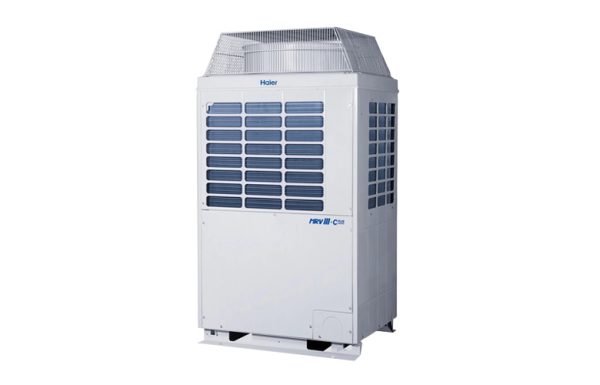

Зовнішній блок мультизональної системи Haier MRV III-C. Один блок обслуговує десятки внутрішніх блоків різних типів; модулі комбінуються між собою, тому лінійка охоплює діапазон від 8 до 48 к.с.
- офісні будівлі й бізнес-центри
- готелі й торгові центри
- об’єкти з холодним кліматом — обігрів працює до −20 °C
- приміщення з цілорічним холодом: охолодження доступне від −5 °C
- будівлі з протяжними трасами — сумарна довжина трубопроводу до 300 м
Живлення трифазне 380–400 В, 50/60 Гц у всій лінійці.
Конструкція
Компресор — спіральний DC-інверторний Mitsubishi Electric зі 180-градусним синусоїдальним керуванням і 64 ступенями регулювання швидкості.
- двоступенева система відділення масла й технологія перехресного повернення масла — виробник називає її першою в галузі
- двоступенева технологія глибокого переохолодження
- покриття теплообмінника
Blue Fin - чотиристороння схема повернення повітря в теплообміннику
- розділення повітряної й машинної камер у корпусі
- нічний тихий режим і подвійне керування ЕРВ
- зовнішній статичний тиск до 50 Па — блок можна ставити з коротким коробом
Коефіцієнт підключення внутрішніх блоків — 50–130 % від продуктивності зовнішнього.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає ефективність, шум і межу підключення — те, що визначає проєкт:
| Модель | К. с. | Холод / тепло, кВт | EER / COP | Витрата, м³/год | Шум, дБ(А) | Внутрішніх блоків, макс. |
|---|---|---|---|---|---|---|
| AV08NMVESA | 8 | 22,6 / 25,0 | 4,29 / 4,24 | 11 000 | 57 | 13 |
| AV10NMVESA | 10 | 28,0 / 31,5 | 3,80 / 3,95 | 11 000 | 57 | 16 |
| AV12IMVESA | 12 | 33,5 / 37,5 | 3,35 / 3,75 | 14 100 | 60 | 19 |
| AV14IMVESA | 14 | 40,0 / 45,0 | 3,51 / 3,88 | 14 100 | 60 | 23 |
| AV16IMVESA | 16 | 45,0 / 50,0 | — | — | — | 26 |
Головне, що видно з таблиці: EER падає з 4,29 до 3,35 від 8 до 12 к.с., а далі трохи відновлюється. Найекономічніший блок лінійки — найменший, і для об’єкта, який можна поділити на дві системи, це прямий аргумент.
Друге: типорозміри 8 і 10 к.с. мають однакову витрату повітря — 11 000 м³/год і однаковий шум 57 дБ(А), як і пара 12/14 к.с. Корпус змінюється не на кожному кроці: 990 мм завширшки у молодших і 1 390 мм у 12–14 к.с.
Що врахувати при монтажі
- робочі межі: охолодження від −5 до +43 °C, обігрів від −15 до +21 °C
- рідинна труба 9,52–15,88 мм, газова 19,05–28,58 мм, труба вирівнювання масла 9,52 мм
- сумарна довжина трубопроводу до 300 м, максимальна траса 175 м еквівалентної або 135 м фактичної довжини
- перепад висот 50 м, якщо зовнішній блок вище, і 40 м, якщо нижче
- маса від 240 до 600 кг — основу й підйом планують заздалегідь
Виробник постачає програмне забезпечення для проєктування трубопроводів і електрики, яке підбирає діаметри й перевіряє довжини. Для системи на 26 внутрішніх блоків це не зайва зручність, а спосіб уникнути помилки в діаметрах магістралі.
