Где применяется

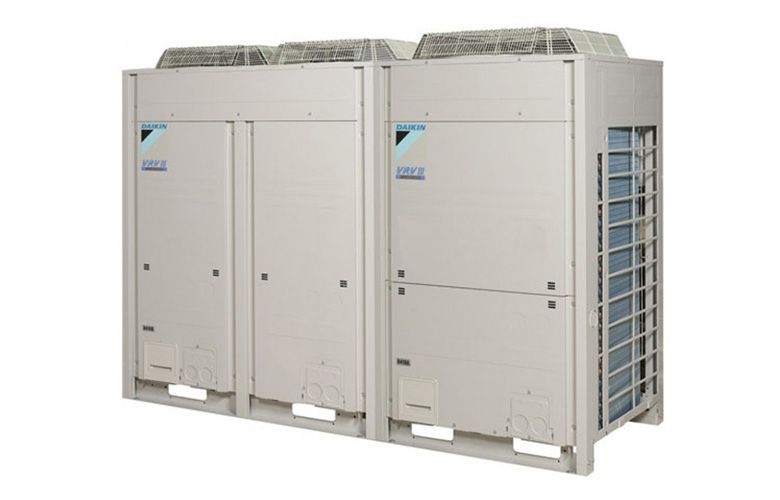

Это наружный агрегат мультизональной системы VRV III с тепловым насосом: он обслуживает десятки внутренних блоков разных типов на одном контуре хладагента.
Производитель прямо указывает сферу: система рассчитана на коммерческие и промышленные здания. В бытовом применении агрегат может создавать радиопомехи, и устранять их приходится пользователю.
- офисные и бизнес-центры с поэтажным распределением
- гостиницы, где каждый номер ведёт собственную температуру
- торговые центры и большие магазины
- производственные и административные здания с десятками помещений
Конструкция
Начиная с типоразмера 16, это уже не один блок, а заводская комбинация из двух или трёх агрегатов, соединённых комплектом труб. Состав определён производителем и произвольной замене не подлежит:
| Модель | Состав | Суммарная мощность внутренних агрегатов |
|---|---|---|
| RXYHQ12 | один агрегат | 150–390 |
| RXYHQ16 | RXYQ8 + RXYQ8 | 200–520 |
| RXYHQ18 | RXYQ8 + RXYQ10 | 225–585 |
| RXYHQ20 | RXYQ8 + RXYHQ12 | 250–650 |
| RXYHQ22 | RXYQ10 + RXYHQ12 | 275–715 |
| RXYHQ24 | RXYQ8 + RXYQ8 + RXYQ8 | 300–780 |
| RXYHQ26 | RXYQ8 + RXYQ8 + RXYQ10 | 325–845 |
| RXYHQ28 | RXYQ8 + RXYQ10 + RXYQ10 | 350–910 |
| RXYHQ30 | RXYQ8 + RXYQ10 + RXYHQ12 | 375–975 |
| RXYHQ32 | RXYQ8 + RXYHQ12 + RXYHQ12 | 400–1040 |
| RXYHQ34 | RXYQ10 + RXYHQ12 + RXYHQ12 | 425–1105 |
| RXYHQ36 | RXYHQ12 + RXYHQ12 + RXYHQ12 | 450–1170 |
- хладагент R-410A; внутренние блоки тоже должны быть под R-410A
- агрегаты серии RXYQ-M с серией RX(Y/H)Q-P несовместимы — это проверяют при достройке существующей системы
- в многомодульной сборке мощности агрегатов должны идти по убыванию: A ≥ B ≥ C
Как подбирают
Подбор идёт не от площади, а от суммы внутренних блоков и геометрии трасс. Ограничения производителя:
- общая длина трубопровода — до 1 000 м с учётом удвоения участков с увеличенным диаметром
- после первого ответвления до внутреннего агрегата — 40 м; до 90 м, если увеличить диаметры труб и выполнить остальные условия производителя
- от внутреннего агрегата до ближайшего ответвления — не более 40 м
- разница между самым дальним и самым ближним внутренним агрегатом — не более 40 м
Если суммарная производительность подключённых внутренних блоков превышает производительность наружного, холодо- и теплопроизводительность в работе падает — превышение допускается, но оно должно быть рассчитанным, а не случайным.
Что учесть при монтаже
- при эквивалентной длине трасс от 90 м диаметр магистралей увеличивают — и жидкостной, и газовой
- заправка одной системы не должна превышать 100 кг хладагента: если расчёт даёт 95 кг и более, систему делят на меньшие независимые
- герметичность проверяют азотом, затем вакуумируют; при пайке медного трубопровода флюс не применяют
- загрязнение внутренней поверхности труб — не более 30 мг на 10 м; трубы медные, с фосфорнокислой антиокислительной обработкой
Место под агрегат выбирают с учётом ветра: решётки входа и выхода воздуха не ставят навстречу преобладающему направлению, иначе лобовой ветер нарушает работу — при необходимости ставят защитный экран. Установка на морском побережье с повышенным содержанием солей в воздухе требует отдельного согласования с производителем.
