Где применяется

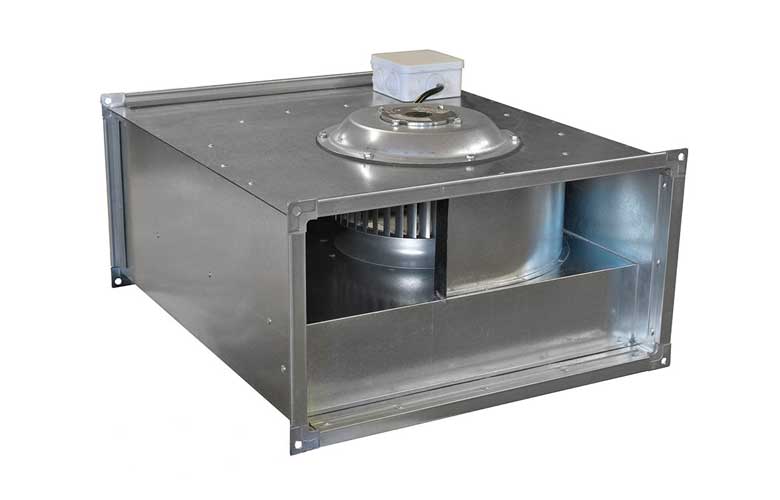

Прямоугольный канальный вентилятор ставят в наборные системы из прямоугольных воздуховодов:
- приточные и вытяжные системы общественных зданий
- офисы, магазины, заведения питания
- производственные и складские помещения
Производитель рекомендует SVF для систем с большой протяжённостью воздуховодов и большим аэродинамическим сопротивлением сети — там, где трасса длинная и разветвлённая.
Конструкция
Серия с лопатками, загнутыми вперёд. Состав:
- корпус из стального оцинкованного листа
- рабочие колёса из оцинкованной стали, статически и динамически сбалансированные
- алюминиевые диффузоры
- двигатели с внешним ротором, класс защиты IP 54
- термоконтакты в обмотках с выводами под внешнее устройство защиты
Регулирование производительности выполняют ступенчатыми трансформаторными регуляторами RTTT и RTTO. Это фиксированные ступени, а не плавное регулирование: типоразмер подбирают так, чтобы расчётный расход приходился на среднюю ступень и оставался запас вверх на загрязнённый фильтр.
Как подбирают
Первое, что определяет выбор, — форма лопаток рабочего колеса:
| Лопатки | Характеристика | Где уместны |
|---|---|---|
| Загнутые вперёд | больший расход при компактном колесе, хуже держат высокое сопротивление | короткие трассы, ограниченный габарит |
| Загнутые назад | круче характеристика, выше КПД, расход падает медленнее | длинные трассы с коленами и фильтрами |
Второе — тип двигателя:
- AC регулируют ступенчатыми трансформаторными регуляторами
RTTTиRTTO— это фиксированные ступени - EC имеют встроенный PID-регулятор и держат заданную производительность сами, подстраиваясь под фактическое сопротивление сети
Рабочую точку задают расход и статическое давление, а не максимум из таблицы: максимальная производительность достигается при нулевом сопротивлении, которого в реальной трассе не бывает.
Размер в названии читается как сечение канала: SVF 60-30 — это 600×300 мм. Цифры после дроби обозначают типоразмер колеса и количество полюсов двигателя, буква в конце — фазность: E однофазный, D трёхфазный.
Что учесть при монтаже
- выводы термоконтактов надо задействовать: сам термоконтакт ничего не выключает, он лишь подаёт сигнал — без подключённой защиты двигатель сгорит при перегреве так же, как без него
- регулярная чистка колеса — это про ресурс подшипников, а не про гигиену: налипание пыли или жира разбалансирует колесо, отбалансированное на заводе
- между вентилятором и воздуховодом ставят гибкие вставки, сам агрегат — на виброопоры: стальной корпус хорошо передаёт вибрацию на трассу
- минимальную ступень регулятора подбирают так, чтобы рабочая точка оставалась выше границы, за которой AC-двигатель хуже охлаждается
- доступ к вентиляторному блоку через люк или съёмную панель продумывают до монтажа
Иначе добраться до колеса можно будет только разобрав участок трассы.
