Где применяется

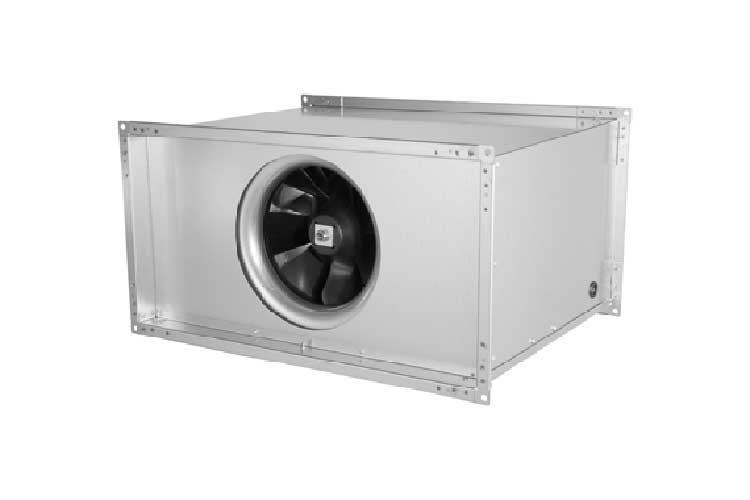

Канальный вентилятор для прямоугольных воздуховодов повышенной производительности. При том же сечении канала даёт заметно больший расход, чем базовая канальная серия.
- протяжённые сети воздуховодов с большим сопротивлением
- производственные помещения и торговые залы с высокой кратностью воздухообмена
- объекты, где в имеющееся сечение канала надо вписать больший расход
- системы, где базовый канальный агрегат не дотягивает по давлению
Артикул читается так: серия — типоразмер — двигатель — комплектация. Типоразмер — это сечение канала в сантиметрах: 6035 означает 600 × 350 мм, 10050 — 1000 × 500 мм. Буква с цифрой задаёт род тока и число полюсов: E2 однофазный двухполюсный, E4 и E6 однофазные с бо́льшим числом полюсов, D4 и D6 трёхфазные. Меньше полюсов — выше обороты, больший расход и больший шум.
Конструкция
Конструктивно это та же платформа, что и базовая канальная серия:
- рабочее колесо центробежное с лопатками, загнутыми назад
- корпус из оцинкованного стального листа со стандартными фланцами 20 мм по периметру сторон
- вентиляторный блок с откидным механизмом для чистки и обслуживания
- AC-двигатели, управляемые по напряжению
- принадлежности: ступенчатые трансформаторы
TEMиTES, сетевой выключательGS, гибкий патрубокVS, многостворчатый клапанVKK
Для объектов с повышенными требованиями к шуму Ruck предлагает звукоизолированное исполнение тех же типоразмеров. Аэродинамика в нём та же, разница — в массе корпуса и уровне наружного шума.
Как подбирают
Расход и мощность берут из таблицы характеристик карточки. Ряд охватывает семь типоразмеров:
| Типоразмер | Сечение канала, мм | Расход, м³/ч | Мощность, Вт | КПД, % | Масса, кг |
|---|---|---|---|---|---|
| 5025 | 500 × 250 | 1 740 | 183 | 44,1 | 13,6 |
| 5030 | 500 × 300 | 2 420 | 282 | 50,3 | 16,7 |
| 6030 | 600 × 300 | 4 900 | 567 | 52,1 | 25,8 |
| 6035 | 600 × 350 | 3 510 | 547 | 48,3 | 25,5 |
| 7040 | 700 × 400 | 7 150 | 1 043 | 49,5 | 41,2 |
| 8050 | 800 × 500 | 10 050 | 1 889 | 51,4 | 49,1 |
| 10050 | 1000 × 500 | 9 885 | 1 840 | 48,3 | 53,0 |
Неожиданная деталь: типоразмер 6030 даёт больший расход, чем 6035 — 4 900 против 3 510 м³/ч, несмотря на меньшее сечение. Так же 8050 обгоняет 10050. Ряд построен не по площади канала, а по аэродинамике рабочего колеса.
Практический вывод: по сечению канала производительность не подбирают. Сначала считают нужный расход при расчётном сопротивлении сети, а уже потом смотрят, какой типоразмер его даёт.
Что учесть при монтаже
- КПД в этой серии держится на 48–52 % почти по всей линейке — выбор по расходу, а не по экономичности
- сечение вентилятора должно совпадать с сечением воздуховода
- гибкие патрубки с обеих сторон снимают вибрацию на канал
- масса от 13,6 до 53 кг — подвесы рассчитывают по конкретному типоразмеру
- для регулирования берут ступенчатый трансформатор
Самая большая модель ряда весит 53 кг — это уже не агрегат, который вешают на шпильки «на глаз». Крепление выводят к перекрытию и рассчитывают на массу с учётом вибрации.
