Где применяется

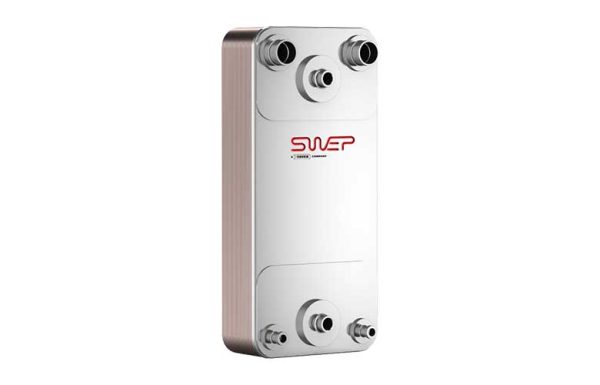

Паяный пластинчатый теплообменник SWEP D-серии — это аппараты среднего и большого диапазона расхода для систем отопления, холодоснабжения и промышленных процессов.
- первичный и вторичный контуры систем отопления
- тепловые пункты многоквартирных домов и общественных зданий
- испарители и конденсаторы холодильных машин
- гидравлический раздел контуров в системах чиллер-фанкойл
- промышленные процессы с высокими требованиями к компактности
Паяный пластинчатый теплообменник — пакет гофрированных пластин, спаянных в вакууме припоем в каждой точке контакта. Прокладок и стяжной рамы нет, поэтому 95 % материала работает на теплообмен, а мест потенциальной утечки не остаётся вовсе.
Конструкция
Пластины образуют отдельные каналы для каждой среды. Количество, тип и конфигурация пластин меняются под нужные тепловые характеристики — это позволяет подобрать аппарат точно, а не «из ряда».
- нет прокладок — не нужна их замена и не бывает утечки по стыку
- площадь установки до десяти раз меньше, чем у кожухотрубного, и вдвое меньше, чем у разборного пластинчатого
- стоимость жизненного цикла за 15–20 лет часто вдвое ниже разборного решения
- модульность: крупные установки собирают узел за узлом, пронося аппараты в обычные двери и лифты
- экономия сразу по нескольким статьям — энергия, обслуживание, запчасти, место, транспорт и монтаж
Среды проходят аппарат по одной из двух схем: прямотоком (в одном направлении) или противотоком (навстречу). Противоточная схема даёт больший средний температурный напор и более высокую эффективность — именно её закладывают в расчёт по умолчанию.
Как подбирают
Расход берут из таблицы характеристик карточки. В пределах серии он определяется типоразмером, а не префиксом:
| Модель | Типоразмер | Макс. расход воды, м³/ч |
|---|---|---|
| DB300 | 300 | 60 |
| DF300 | 300 | 60 |
| DP300 | 300 | 60 |
| DV300 | 300 | 60 |
| DFX310 | 310 | 60 |
| DS400 | 400 | 76 |
| DFY650 | 650 | 140 |
Главное, что видно из таблицы: четыре аппарата типоразмера 300 имеют одинаковый расход 60 м³/ч несмотря на разные префиксы. Выбор между ними делается не по производительности, а по схеме распределения среды — то есть по тому, работает аппарат испарителем, конденсатором или просто разделителем контуров.
Шаг ряда неравномерный: от 300 до 400 расход растёт на четверть, а от 400 до 650 — почти вдвое. Промежуточных значений между 76 и 140 м³/ч в этой серии нет, поэтому при нагрузке около 100 м³/ч рассматривают либо старший аппарат с запасом, либо два параллельных.
Что учесть при монтаже
Обозначение читается как префикс + типоразмер. Префикс задаёт исполнение и тип испарительного распределителя, число — типоразмер пластинного пакета. Практическое следствие: аппараты одного типоразмера с разными префиксами имеют одинаковый максимальный расход — например, S400T и VH400T оба держат 83 м³/ч. Префикс меняет не гидравлику, а распределение среды на входе.
- теплообменник подбирают расчётом по температурным режимам обоих контуров, а не только по расходу
- паяный аппарат не разбирается для чистки — при загрязнённой среде предусматривают фильтр на входе
- промывку выполняют химическим способом, в обратном направлении к рабочему потоку
- при работе на замерзающей среде защита от замерзания обязательна — размораживание разрушает пакет необратимо
- присоединения и ориентацию патрубков сверяют со схемой до заказа
Главное отличие от разборного аппарата в эксплуатации: паяный невозможно почистить механически и невозможно добавить пластины. Поэтому запас производительности закладывают на этапе подбора, а не оставляют «на потом».
