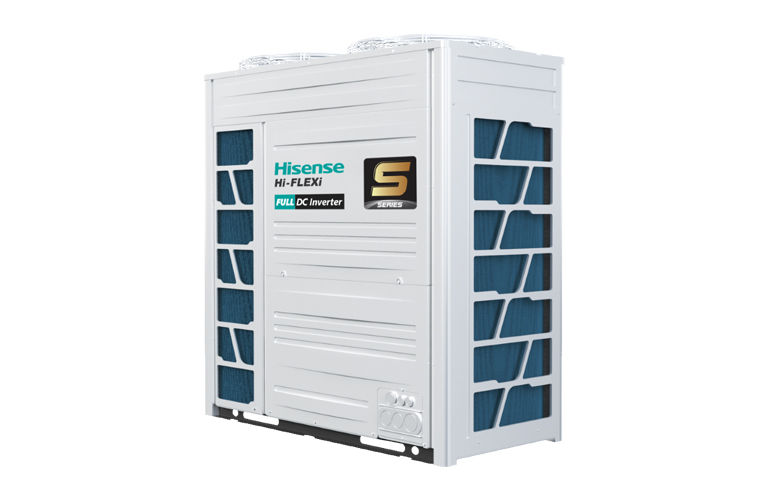

Наружные блоки Hi-Flexi серии S
При использовании расширенных трубопроводов расстояние между внутренним и наружным блоками может достигать 90 метров*, что обеспечивает большую гибкость конструкции.
Характеристики
- Максимальный перепад высот между внутренними блоками: 15 м (30 м).
- Максимальная длительность магистрали от первого разветвителя до самого дальнего внутреннего устройства составляет 90 метров.
10 м — максимальная длина трубы между наружными блоками. - Максимальный перепад высот между внутренним и наружным блоками при: наземный модуль выше: 50 м (90 м); наземный модуль ниже (90м).
- Одна труба не превышает 165 метров в длину.
- Общая длина труб — 1000 метров.
Где применяется
Наружный блок мультизональной системы Hi-Flexi. Один блок обслуживает от 13 до 64 внутренних блоков разных типов, каждый со своим управлением. Суммарная мощность внутренних может превышать мощность наружного до 200 %: это заложено производителем и рассчитано на то, что все помещения не работают на максимуме одновременно.
- бизнес-центры и офисы с большим количеством отдельных кабинетов
- гостиницы, где каждый номер управляется независимо
- торговые и административные здания
- объекты с холодным климатом — обогрев работает до −25 °C
- помещения с высоким тепловыделением: охлаждение доступно до +52 °C снаружи
Серии различаются назначением: W — с рекуперацией тепла, то есть одни зоны греются, а другие одновременно охлаждаются; остальные серии двухтрубные и в каждый момент работают в одном режиме на всю систему.
Конструкция
- инверторное управление производительностью с электронным расширительным клапаном (EEV)
- в серии S применено охлаждение электроники по схеме 360° — тепло снимается с платы управления, инверторного и электрического блоков
- самодиагностика с выводом кода неисправности на контроллер, наружный и внутренний блок
- питание трёхфазное 380–415 В в большинстве типоразмеров
- хладагент R-410A
В серии W количество портов ответвления доведено до 16, а мощность — до 85 кВт, поэтому система с рекуперацией тепла собирается меньшим количеством соединений и трубопроводов.
Как подбирают
Мощность наружного блока берут из таблицы характеристик карточки. Проект определяют пределы трубопроводов — именно они чаще всего заставляют менять типоразмер или делить систему на две.
| Параметр трассы | Значение |
|---|---|
| Максимальная длина одной трубы | 165 м |
| От первого разветвителя до самого дальнего блока | 90 м |
| Общая длина труб системы | 1 000 м |
| Между наружными блоками в каскаде | 10 м |
| Перепад высот, внутренние выше наружного | 50 м |
| Перепад высот, внутренние ниже наружного | 40 м |
| Перепад высот между внутренними блоками | 15 м |
- количество внутренних блоков ограничено типоразмером — от 13 у младших до 64 у старших
- запас 200 % по суммарной мощности не означает, что все блоки выйдут на номинал одновременно
- для одновременного обогрева и охлаждения разных зон нужна серия W — двухтрубные системы этого не умеют
- увеличенные перепады высот производитель допускает отдельным согласованием, в типовом проекте берут базовые значения
Что учесть при монтаже
- рабочий диапазон: охлаждение от −10 до +52 °C, обогрев от −25 °C
- трёхфазная линия на 380–415 В с собственным автоматом по току из таблицы характеристик
- уровень шума наружного блока 53–67 дБ в зависимости от типоразмера — размещение согласовывают с окнами и соседней застройкой
- внутренние блоки имеют дренажный насос с подъёмом до 1200 мм — это определяет, насколько высоко можно вести дренаж
- длину трасс считают до монтажа: превышение 165 м на одной трубе исправляется только перепроектированием
