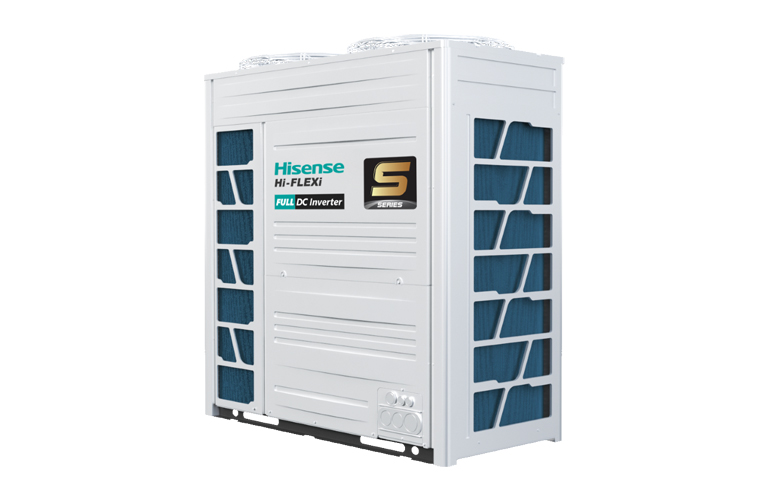

Зовнішні блоки Hi-Flexi серії S
При використанні розширених трубопроводів відстань між внутрішнім і зовнішнім блоками може досягати 90 метрів *, що забезпечує більшу гнучкість конструкції.
Характеристики
- Максимальний перепад висот між внутрішніми блоками: 15 м (30 м).
- Максимальна тривалість магістралі від першого розгалужувача до найдальшого внутрішнього устрою становить 90 метрів.
10 м – максимальна довжина труби між зовнішніми блоками. - Максимальний перепад висот між внутрішнім і зовнішнім блоками при: наземний модуль вище: 50 м (90 м); наземний модуль нижче (90м).
- Одна труба не перевищує 165 метрів в довжину.
- Загальна довжина труб – 1000 метрів.
Де застосовується
Зовнішній блок мультизональної системи Hi-Flexi. Один блок обслуговує від 13 до 64 внутрішніх блоків різних типів, кожен зі своїм керуванням. Сумарна потужність внутрішніх може перевищувати потужність зовнішнього до 200 %: це закладено виробником і розраховано на те, що всі приміщення не працюють на максимумі одночасно.
- бізнес-центри й офіси з великою кількістю окремих кабінетів
- готелі, де кожен номер керується незалежно
- торгові й адміністративні будівлі
- об’єкти з холодним кліматом — обігрів працює до −25 °C
- приміщення з високим тепловиділенням: охолодження доступне до +52 °C зовні
Серії різняться призначенням: W — з рекуперацією тепла, тобто одні зони гріються, а інші одночасно охолоджуються; решта серій двотрубні й у кожен момент працюють в одному режимі на всю систему.
Конструкція
- інверторне керування продуктивністю з електронним розширювальним клапаном (EEV)
- у серії S застосовано охолодження електроніки за схемою 360° — тепло знімається з плати керування, інверторного й електричного блоків
- самодіагностика з виводом коду несправності на контролер, зовнішній і внутрішній блок
- живлення трифазне 380–415 В у більшості типорозмірів
- холодоагент R-410A
У серії W кількість портів відгалуження доведена до 16, а потужність — до 85 кВт, тому система з рекуперацією тепла збирається меншою кількістю з’єднань і трубопроводів.
Як підбирають
Потужність зовнішнього блока беруть із таблиці характеристик картки. Проєкт визначають межі трубопроводів — саме вони найчастіше змушують міняти типорозмір або ділити систему на дві.
| Параметр траси | Значення |
|---|---|
| Максимальна довжина однієї труби | 165 м |
| Від першого розгалужувача до найдальшого блока | 90 м |
| Загальна довжина труб системи | 1 000 м |
| Між зовнішніми блоками в каскаді | 10 м |
| Перепад висот, внутрішні вище зовнішнього | 50 м |
| Перепад висот, внутрішні нижче зовнішнього | 40 м |
| Перепад висот між внутрішніми блоками | 15 м |
- кількість внутрішніх блоків обмежена типорозміром — від 13 у молодших до 64 у старших
- запас 200 % за сумарною потужністю не означає, що всі блоки вийдуть на номінал одночасно
- для одночасного обігріву й охолодження різних зон потрібна серія W — двотрубні системи цього не вміють
- збільшені перепади висот виробник допускає окремим погодженням, у типовому проєкті беруть базові значення
Що врахувати при монтажі
- робочий діапазон: охолодження від −10 до +52 °C, обігрів від −25 °C
- трифазна лінія на 380–415 В із власним автоматом за струмом із таблиці характеристик
- рівень шуму зовнішнього блока 53–67 дБ залежно від типорозміру — розміщення узгоджують із вікнами й сусідньою забудовою
- внутрішні блоки мають дренажний насос із підйомом до 1200 мм — це визначає, наскільки високо можна вести дренаж
- довжину трас рахують до монтажу: перевищення 165 м на одній трубі виправляється лише перепроєктуванням
