Де застосовується

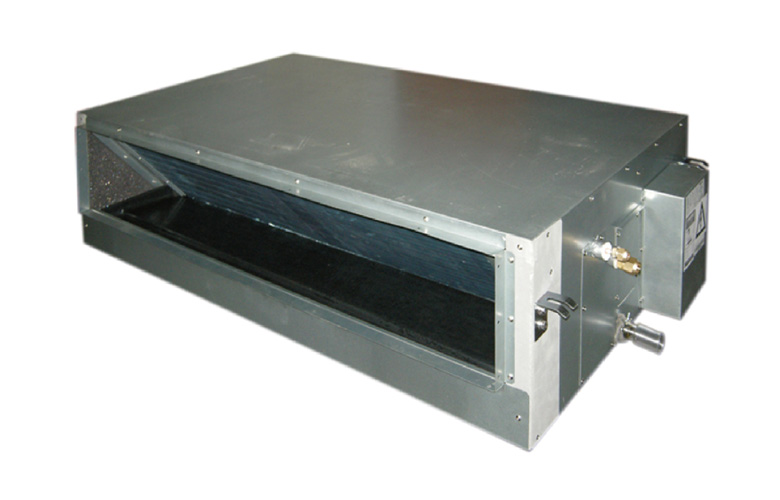

Це канальний блок VRF-системи у високонапірному виконанні: він ховається за стелею й роздає повітря мережею повітроводів, а в приміщенні видно лише решітки.
- приміщення, де обладнання не має бути видно взагалі
- кілька суміжних кімнат від одного блока
- торгові й адміністративні площі з розгалуженою мережею каналів
- великі зали, де потрібні десятки кіловат холоду від однієї машини
Ключова відмінність від звичайної канальної машини — напір: він дозволяє тягнути довгі траси повітроводів, а не тільки короткі відводи.
Конструкція
- корпуси від 650 (+75) × 720 × 270 мм до 1 250 × 1 120 × 470 мм
- вага від 25 до 99 кг залежно від типорозміру
- три швидкості вентилятора у більшості моделей
- холодоагент R-410A, дренаж 25 мм; у комплектації з дренажним насосом передбачено окремий отвір
Як підбирають
| Модель | Холод / тепло, кВт | Потік, м³/год | Напір, Па | Вага, кг |
|---|---|---|---|---|
| AVD-07UXCSAH | 2,2 / 2,8 | 480 / 420 / 360 | 50 (80) | 25 |
| AVD-96UX6SFH | 28,0 / 31,5 | 4650 | 220 | 99 |
- лінійка перекриває від 2,2 до 28 кВт холоду — це найширший діапазон серед внутрішніх блоків системи
- напір росте разом із типорозміром: 50 Па у молодших, 120 Па у середніх і 220 Па у AVD-76 та AVD-96
- потужність вентилятора йде від 110 Вт до 1 340 Вт — це закладають в електричну частину проєкту
Паспортні значення заміряні за стандартних умов: охолодження при +27 °C у приміщенні та +35 °C надворі, обігрів — при +20 °C у приміщенні та +7 °C надворі, довжина траси 7,5 м без перепаду висот.
Що врахувати при монтажі
- блок не подає свіже повітря — приміщення провітрюють окремо, особливо якщо в ньому працюють прилади на рідкому паливі
- не встановлюють у місцях можливого скупчення легкозаймистих газів і в приміщеннях з підвищеною вологістю — ванних кімнатах, зимових садах
- заземлення обов’язкове, кабелі й розетки добирають під характеристики приладу
- монтаж виконують кваліфіковані спеціалісти офіційного дилера — це умова гарантії 36 місяців
Вагу 99 кг у старших моделей кріплять до несучого перекриття, а не до підшивної стелі; для обслуговування фільтрів і дренажу лишають ревізійний люк.
