Де застосовується

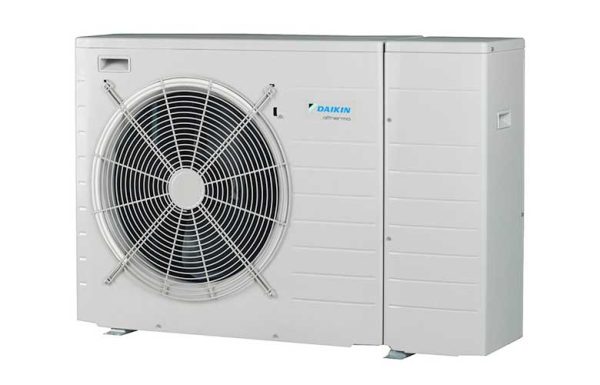

Моноблокова система Daikin Altherma: усі гідравлічні елементи розташовані в зовнішньому блоці. У приміщенні не ставиться нічого, крім центру підключення — це рішення для будинку, де технічного приміщення просто немає.
- будинки з обмеженим простором усередині
- об’єкти, де немає котельні чи технічної кімнати
- реконструкція, де місце під внутрішній блок виділити ніде
- системи, які монтують без фахівця з холодильної техніки
Головна перевага — проста установка: потрібні лише підключення до водопроводу й електромережі. Фреонової траси між вулицею й будинком немає, тому вакуумування й робота з холодоагентом на об’єкті не потрібні.
Це низькотемпературна система: вода на виході від 15 до 55 °C. Вона розрахована на тепла підлогу, низькотемпературні радіатори й фанкойли, а не на звичайну радіаторну систему з розрахунковими 75/60 °C. Якщо опалення старе й високотемпературне, теплові розрахунки роблять заново.
Конструкція
Корпус 735 × 1 090 × 350 мм, маса 76 кг у молодшого типорозміру і 80 кг у старшого. Холодоагент R-410A, електронний розширювальний клапан.
- надійна робота до −25 °C завдяки засобам захисту від замерзання
- реверсивне виконання: опалення й охолодження з опцією ГВП
- центр підключення
EKCB07CV3абоEK2CB07CV3— 360 × 340 × 97 мм, 4 кг - комплект резервного нагрівача
EKMBUHC3V3/EKMBUHC9W1— 560 × 250 × 210 мм, 11–13 кг - COP до 5 із типовими значеннями річної ефективності до 300 %
Центр підключення й резервний нагрівач ставлять у приміщенні: робочий діапазон для них від +5 до +35 °C, тобто на вулиці або в неопалюваному гаражі вони працювати не можуть.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає сезонну ефективність і робочі межі для трьох режимів:
| Параметр | EBLQ05CV3 | EBLQ07CV3 |
|---|---|---|
| Тепло, кВт | 4,40 | 7,00 |
| Холод, кВт | 3,88 | 5,20 |
| SCOP при 35 / 55 °C | 4,39 / 3,20 | 4,14 / 3,22 |
| COP / EER | 5,00 / 4,07 | 4,52 / 3,80 |
| Заправлення R-410A, кг | 1,30 | 1,45 |
| Звукова потужність нагрів / холод, дБA | 61 / 63 | 62 / — |
| Маса, кг | 76,0 | 80,0 |
Робочі межі відрізняються за режимами й це головне при проєктуванні: охолодження працює від +10 до +43 °C зовні, а гаряче водопостачання — від −25 до +35 °C. Тобто ГВП доступне взимку, коли охолодження вже вимкнене.
Вода в контурі опалення 15–55 °C, у контурі ГВП до 80 °C — вище, ніж у виконань зі сталевим баком (65 °C).
Що врахувати при монтажі
Артикул комплекту складається з двох частин: внутрішній блок / зовнішній блок. Останні символи зовнішнього блока задають живлення: CV3 — однофазне 230 В, CW1 — трифазне 400 В. Це перше, що звіряють із проєктом електрики, бо той самий внутрішній блок постачається в парі з обома виконаннями.
- у моноблоці вода йде на вулицю — контур обов’язково захищають від замерзання при знеструмленні
- центр підключення й резервний нагрівач монтують у приміщенні (+5…+35 °C)
- заправлення холодоагентом заводське, робота з фреоном на об’єкті не потрібна
- звукова потужність 61–63 дБA — місце встановлення обирають із огляду на сусідів
- маса 76–80 кг: основу під блок готують заздалегідь
Головний ризик моноблока — замерзання водяного контуру на вулиці. Захист виробника працює, доки є живлення; при тривалому відключенні електрики передбачають злив контуру або незамерзаючу суміш.
