Як працює versoTHERM plus

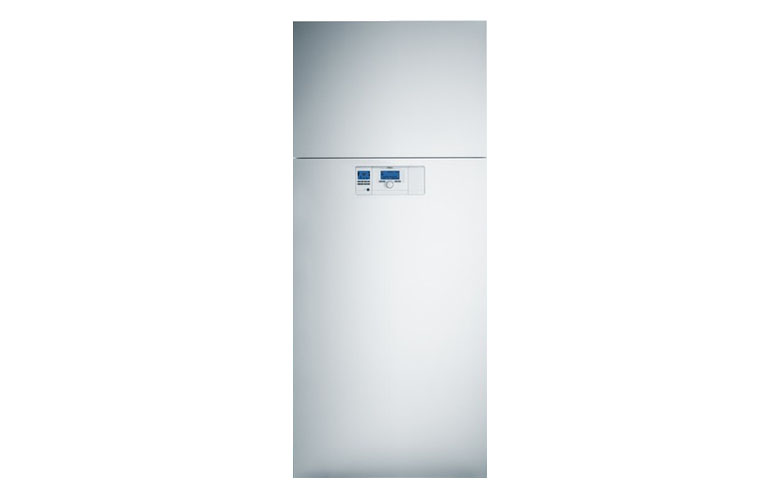

Тепловий насос стоїть у технічному приміщенні або підвалі. Зовнішнє повітря заходить до нього повітропроводом крізь стіну й іншим каналом виходить назовні, тому зовнішнього блока на фасаді чи ділянці немає.
Контур холодоагенту герметичний і заправлений на заводі: R410A, 1,4 кг у VWL 37/5 і 57/5 та 1,8 кг у VWL 77/5. У корпусі вже змонтовано високопродуктивний опалювальний насос, розширювальний бак, буферну ємність і триходовий клапан. Обладнання займає до 3,6 м² площі.
Режими роботи
- опалення: вода в лінії подачі до 55 °C від компресора і до 75 °C з додатковим електронагрівом 5,21 кВт
- охолодження з температурою подачі від 7 до 25 °C
- гаряча вода в окремому накопичувачі, який підходить для роботи з тепловим насосом
- режим ЕКО для гарячої води і тихий режим зі зменшеним шумом
Опалення працює при температурі зовнішнього повітря від −20 до +43 °C, охолодження від +15 до +46 °C.
Вентиляція з модулем versoVAIR
До versoTHERM plus можна додати модуль versoVAIR (приладдя 0010024014). Він подає повітря в житлові кімнати й забирає відпрацьоване, а тепловий насос використовує тепло відпрацьованого повітря як ще одне джерело. Датчик вологості в автоматичному режимі змінює витрату повітря за потребою (aguaCARE). З versoVAIR висота установки 2170 мм.
Керування
Дисплей на передній панелі показує режим, роботу компресора, тиск в опалювальному контурі й добовий внесок енергії. Опаленням і температурою гарячої води керує регулятор системи VRC 700, його встановлюють додатково. До насоса також підключають комунікаційний блок VR 920, змішувальний і геліомодуль VR 71 та багатозонний модуль.
Моделі серії
| Модель | Тепло (A7/W35), кВт | COP | Холод (A35/W7), кВт | Макс. споживання, кВт | Шум, дБ(А) | Площа, м² | Вага, кг |
|---|---|---|---|---|---|---|---|
| VWL 37/5 | 4,83 | 4,6 | 2,92 | 1,78 | 53,7 | 50–100 | 230 |
| VWL 57/5 | 4,83 | 4,6 | 2,92 | 2,86 | 53,7 | 50–100 | 230 |
| VWL 77/5 | 5,73 | 3,8 | 4,11 | 3,97 | 53,6 | 60–120 | 249 |
Площа в таблиці орієнтовна, за потужністю компресора. Каталог Vaillant указує для серії будинок до 260 м² з тепловтратами 40 Вт/м². Точну модель визначають розрахунком тепловтрат: Termal робить такий розрахунок і монтує тепловий насос під ключ.
Що врахувати при виборі
- VWL 37/5 і 57/5 дають однакові 4,83 кВт при A7/W35, а відрізняються максимальним споживанням компресора: 1,78 і 2,86 кВт (струм 5,4 і 10,1 А); VWL 77/5 споживає до 3,97 кВт (15 А)
- компресор живиться від мережі 230 В, додатковий електронагрів підключають до 230 або 400 В
- габарити 800 × 1880 × 750 мм, вага в робочому стані 230 кг (VWL 37/5 і 57/5) і 249 кг (VWL 77/5)
- об’єм приміщення для встановлення від 3,2 м³ (VWL 37/5 і 57/5) і від 4,1 м³ (VWL 77/5), температура в ньому від 10 до 40 °C
- підключення опалення G 1″, холодної й гарячої води G 3/4″; для повітропроводів є канал для стіни, повітропроводи 500 × 600 мм, захисні решітки й звукоізоляційні вставки VWZ
- очікуваний термін служби 15 років
