Де застосовується
Агрегати VENTUS підлогового монтажу — набірні припливно-витяжні установки для великих об’єктів. Продуктивність у лінійці доходить до 24 600 м³/год, тобто це рівень цілої будівлі, а не поверху.
- торгові й офісні комплекси
- виробничі приміщення з нормованим повітрообміном
- громадські будівлі й зали
- об’єкти, де вентиляція працює цілодобово
Робочий діапазон за температурою повітря — від −30 до +50 °C. Виготовляються за європейськими стандартами EN 1886 і EN 13053.

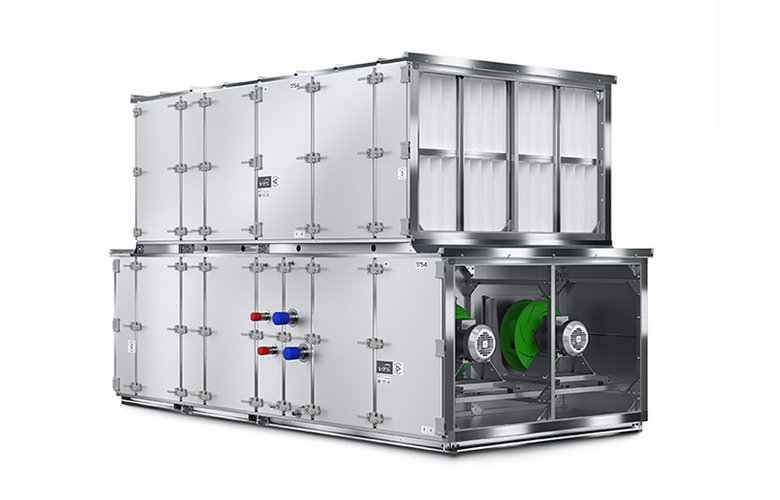

Конструкція
Корпус з оцинкованої сталі, монтаж підлоговий. Установка збирається з функціональних блоків, кожен із яких має інспекційну панель, і склад визначає проєкт.
Ключова розвилка — тип рекуператора, і він зашитий у код моделі:
| Індекс | Рекуператор | Особливість |
|---|---|---|
| -R-RC… | роторний | повертає тепло й вологу, вища ефективність |
| -R-P… | пластинчастий | без переносу повітря між потоками |
| -R-PH, -R-PC | пластинчастий | з нагрівачем або охолоджувачем у складі |
Нагрівач у більшості виконань електричний, охолоджувач фреоновий — тобто установка підключається до холодильного контуру, а не до чилера.
Як підбирають
Платформа набірна: каталожна позиція задає типорозмір і базовий склад, а остаточний перелік секцій визначає проєкт. Тому підбір іде за завданням, а не «за моделлю».
- перше — витрата повітря: у підлогових виконаннях це діапазон від кількох тисяч до 24 600 м³/год
- друге — тип рекуператора: роторний повертає ще й вологу, пластинчастий виключає переніс повітря між потоками й тому обов’язковий там, де є вимоги до чистоти
- третє — тип нагрівача й охолоджувача: електричний нагрів навантажує ввід, фреонове охолодження вимагає холодильного контуру
- клас фільтрів створює опір мережі, і його враховують у розрахунку вентилятора до складання комплекту
Габарит великих моделей — до 4 050 × 2 493 × 2 714 мм. Це перевіряють до постачання: у технічне приміщення такий агрегат заносять секціями, а не цілком.
Що врахувати при монтажі
- відкривати інспекційні панелі на працюючій установці категорично заборонено: спершу вимикають агрегат, чекають дві хвилини до зупинки всіх рухомих частин, потім знімають напругу й унеможливлюють випадкове повторне вмикання
- несучу основу рахують на масу зібраного комплекту з урахуванням вібрації
- кожен функціональний блок має інспекційну панель — місце під доступ до неї передбачають до монтажу
- для водяних нагрівачів обов’язковий захист від замерзання: при зупинці вентилятора в мороз вода в теплообміннику лишається під загрозою
- лінію відведення конденсату ведуть самопливом із постійним ухилом
Роторний рекуператор має власне обмеження за температурою припливу — для зимового режиму в українському кліматі його перевіряють до замовлення.
