Где применяется
Паяный пластинчатый теплообменник SWEP специального исполнения. Каждый префикс в этой группе — отдельная конструктивная серия под конкретную задачу: от миниатюрных аппаратов на 4 м³/ч до крупных на 62 м³/ч.
- холодильные контуры и тепловые насосы малой производительности
- встроенные узлы в составе оборудования производителя
- тепловые пункты и системы горячего водоснабжения
- процессы, где нужно отдельное исполнение по присоединению или материалу
- объекты с жёстким ограничением габарита
Паяный пластинчатый теплообменник — пакет гофрированных пластин, спаянных в вакууме припоем в каждой точке контакта. Прокладок и стяжной рамы нет, поэтому 95 % материала работает на теплообмен, а мест потенциальной утечки не остаётся вовсе.
Конструкция
Общая для всех исполнений конструкция — покровные пластины, пакет канальных пластин и припой в каждой точке контакта. Варьируются тип пластин, схема каналов и присоединения.
- нет прокладок — не нужна их замена и не бывает утечки по стыку
- площадь установки до десяти раз меньше, чем у кожухотрубного, и вдвое меньше, чем у разборного пластинчатого
- стоимость жизненного цикла за 15–20 лет часто вдвое ниже разборного решения
- модульность: крупные установки собирают узел за узлом, пронося аппараты в обычные двери и лифты
- экономия сразу по нескольким статьям — энергия, обслуживание, запчасти, место, транспорт и монтаж
Среды проходят аппарат по одной из двух схем: прямотоком (в одном направлении) или противотоком (навстречу). Противоточная схема даёт больший средний температурный напор и более высокую эффективность — именно её закладывают в расчёт по умолчанию.
Как подбирают
Расход берут из таблицы характеристик карточки. Разброс в группе большой — от 4 до 62 м³/ч, то есть в пятнадцать раз:
| Модель | Исполнение | Типоразмер | Макс. расход воды, м³/ч |
|---|---|---|---|
| E5AS | E | 5AS | 4 |
| EB6T | EB | 6T | 4 |
| SXB15T | SXB | 15T | 4 |
| SXE8AS | SXE | 8AS | 4 |

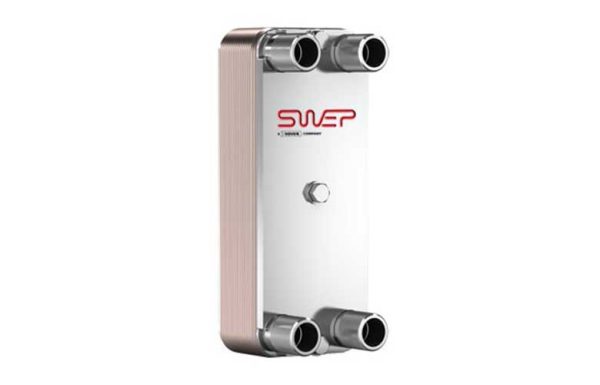

| M10 | M | 10 | 9 |
| FI22AS | FI | 22AS | 9,7 |
| BTW250AS | TW | 250AS | 62 |
Показательная деталь: четыре разных исполнения — E, EB, SXB и SXE — дают одинаковый расход 4 м³/ч при разных типоразмерах пластинного пакета (5AS, 6T, 15T, 8AS). Это прямо показывает, что число в артикуле не является мерой производительности: SXB15T с «бо́льшим» числом держит столько же, сколько E5AS.
Поэтому подбор в этой группе ведут исключительно по расходу и тепловому расчёту, а не по сопоставлению артикулов. Самый крупный аппарат группы, BTW250AS на 62 м³/ч, стоит отдельно от остальных на порядок.
Что учесть при монтаже
Обозначение читается как префикс + типоразмер. Префикс задаёт исполнение и тип испарительного распределителя, число — типоразмер пластинного пакета. Практическое следствие: аппараты одного типоразмера с разными префиксами имеют одинаковый максимальный расход — например, S400T и VH400T оба держат 83 м³/ч. Префикс меняет не гидравлику, а распределение среды на входе.
- исполнение подбирает поставщик по среде, давлению и температурному режиму
- паяный аппарат не разбирается; фильтр на входе обязателен при загрязнённой среде
- промывка только химическая, в обратном направлении
- защита от замерзания обязательна в холодильных контурах на воде
- присоединительные размеры и ориентацию патрубков сверяют со схемой до заказа
Поскольку аппараты этой группы часто идут в составе готового оборудования, замену подбирают не по похожему артикулу, а по паспорту узла. Внешне одинаковые аппараты разных исполнений могут иметь разные схемы каналов и не взаимозаменяемы.
