Где применяется

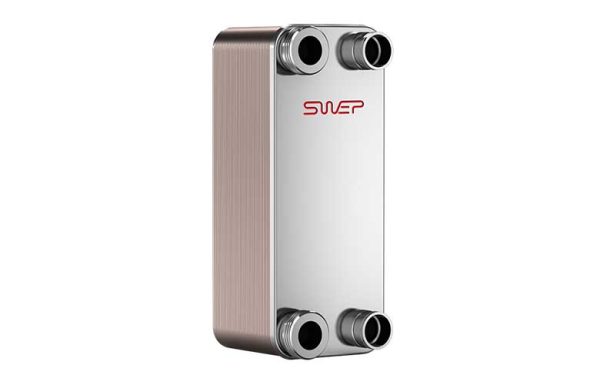

Паяный пластинчатый теплообменник SWEP классической номенклатуры — аппараты, у которых префикс прямо обозначает тип испарительного распределителя. Это основное решение для испарителей холодильных машин и тепловых насосов.
- испарители чиллеров и тепловых насосов
- конденсаторы холодильных контуров
- тепловые пункты и системы отопления
- гидравлический раздел первичного и вторичного контуров
- промышленные процессы с ограниченным местом под оборудование
Паяный пластинчатый теплообменник — пакет гофрированных пластин, спаянных в вакууме припоем в каждой точке контакта. Прокладок и стяжной рамы нет, поэтому 95 % материала работает на теплообмен, а мест потенциальной утечки не остаётся вовсе.
Конструкция
Конструкция состоит из покровных пластин, пакета канальных пластин и пластины с нулевым отверстием, которая формирует отдельные контуры для каждой среды.
- нет прокладок — не нужна их замена и не бывает утечки по стыку
- площадь установки до десяти раз меньше, чем у кожухотрубного, и вдвое меньше, чем у разборного пластинчатого
- стоимость жизненного цикла за 15–20 лет часто вдвое ниже разборного решения
- модульность: крупные установки собирают узел за узлом, пронося аппараты в обычные двери и лифты
- экономия сразу по нескольким статьям — энергия, обслуживание, запчасти, место, транспорт и монтаж
Среды проходят аппарат по одной из двух схем: прямотоком (в одном направлении) или противотоком (навстречу). Противоточная схема даёт больший средний температурный напор и более высокую эффективность — именно её закладывают в расчёт по умолчанию.
Как подбирают
Расход берут из таблицы характеристик карточки. Ряд охватывает три типоразмера — от малого до большого:
| Модель | Типоразмер | Распределитель | Макс. расход воды, м³/ч |
|---|---|---|---|
| B10T | 10T | B | 9 |
| V10T | 10T | V | 9 |
| F120T | 120T | F | 27,4 |
| P120T | 120T | P | 27,4 |
| S400T | 400T | S | 83 |
| VH400T | 400T | VH | 83 |
Ряд построен парами: каждый типоразмер существует в двух исполнениях распределителя с абсолютно одинаковым расходом. B и V на 10T, F и P на 120T, S и VH на 400T. Это и есть ключ к подбору: сначала выбирают типоразмер по расходу, затем исполнение по роли аппарата в контуре.
Шаг ряда большой — 9, 27,4 и 83 м³/ч, то есть примерно втрое между соседними. Если расчётный расход попадает между значениями, берут старший аппарат: недогруженный теплообменник работает нормально, перегруженный — нет.
Что учесть при монтаже
Обозначение читается как префикс + типоразмер. Префикс задаёт исполнение и тип испарительного распределителя, число — типоразмер пластинного пакета. Практическое следствие: аппараты одного типоразмера с разными префиксами имеют одинаковый максимальный расход — например, S400T и VH400T оба держат 83 м³/ч. Префикс меняет не гидравлику, а распределение среды на входе.
- для работы испарителем тип распределителя подбирает поставщик по хладагенту и режиму — самостоятельная замена исполнения недопустима
- паяный аппарат не разбирается; при загрязнённой среде ставят фильтр на входе
- промывка только химическая, в обратном направлении
- защита от замерзания обязательна при работе с водой в холодильном контуре
- присоединительные размеры сверяют со схемой — расположение патрубков зависит от исполнения
Типичная ошибка — взять аппарат «по расходу» без оглядки на тип распределителя. В испарителе неправильное распределение хладагента даёт неравномерное заполнение каналов, и паспортная мощность не достигается, хотя гидравлика формально совпадает.
