Где применяется

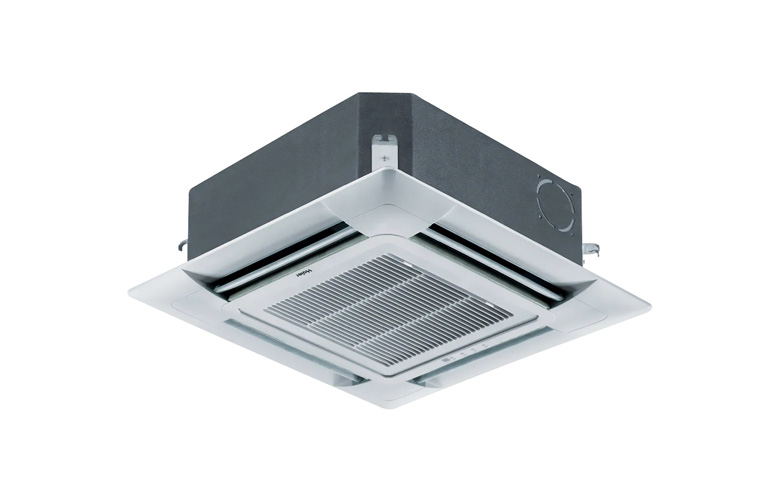

Это кассетный внутренний блок мультизональной системы MRV Haier: корпус скрывается за подвесным потолком, наружу остаётся декоративная панель.
- офисы открытой планировки и переговорные
- магазины, салоны, приёмные
- помещения с подвесным потолком
- объекты, где нужна равномерная раздача на четыре стороны
Конструкция
- двигатель вентилятора постоянного тока с пониженным уровнем шума
- два формата корпуса: компактный 620 × 817 мм и полноразмерный 840 × 840 мм
- высота корпуса 220 мм у компактной кассеты и 295 мм у полноразмерной
- пульт дистанционного управления YR-H71
Номинальные условия измерения: в помещении 27 °C по сухому и 19 °C по мокрому термометру на охлаждении, 20 °C и 14,5 °C на нагреве.
Как подбирают
| Параметр | Значение |
|---|---|
| AB 122MBERA — холод / тепло | 3,6 / 4,0 кВт |
| AB 122MBERA — расход, габариты | 840 м³/час; 620 × 220 × 817 мм |
| AB 302MCERA — холод / тепло | 9,0 / 10,0 кВт |
| AB 302MCERA — расход, габариты | 1800 м³/час; 840 × 295 × 840 мм |
- компактная кассета высотой 220 мм становится туда, куда полноразмерная не помещается
- разница в мощности между форматами двух с половиной кратная — 3,6 против 9,0 кВт холода
- под кассету готовят проём в потолке заранее, вместе с дренажем и трубопроводом
Декоративную панель заказывают отдельно и ставят после зашивки потолка.
Что учесть при монтаже
- блок работает только в составе мультизональной системы MRV — отдельно он не устанавливается
- хладагент R-410A, питание однофазное 220 В
- электронный расширительный клапан встроен в блок
- режимы обогрева, охлаждения и осушения
- по вопросам установки, переноса и повторной установки обращаются к дилеру — самостоятельный монтаж даёт протечки и поражение током
- при появлении запаха горения питание снимают и вызывают дилера
- пальцы и посторонние предметы в отверстия всасывания и нагнетания не вставляют — вентилятор вращается на высокой скорости
- при утечке хладагента в небольшом помещении возможна кислородная недостаточность — предельно допустимую концентрацию проверяют на этапе проекта
