Де застосовується

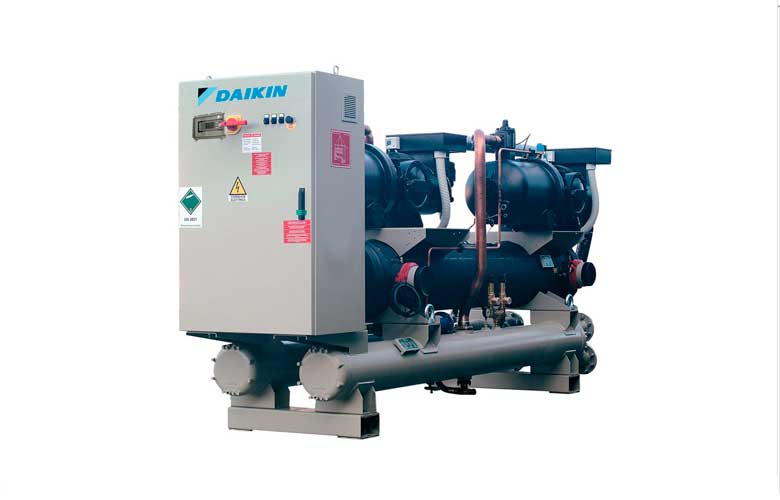

Чилер із водяним охолодженням конденсатора на одногвинтовому напівгерметичному компресорі для внутрішньої установки:
- об’єкти з градирнею або доступним водяним контуром
- великі комерційні будівлі
- виробництва з постійним технологічним холодом
- приміщення, де агрегат не можна винести назовні
Конструкція
Компресор серії Fr 3200. Електродвигун охолоджується газом випарника, а система змащування працює впорскуванням масла без масляного насоса: потік створює різниця тисків між нагнітанням і всмоктуванням. Крім змащування підшипників, впорскування динамічно ущільнює гвинт, і саме це робить можливим процес стиснення.
| Вузол | Виконання |
|---|---|
| Випарник | кожухотрубний із безпосереднім випаровуванням, із запасом за площею |
| Конденсатор | кожухотрубний, зовнішнє мікрооребрення трубок (C4) |
| Додаткове охолодження рідини | у нижній частині трубок конденсатора |
| Маслоподілювач | відцентровий, повернення масла перепадом тисків, без насоса |
| Розширювальний клапан | механічний у базі, електронний опційно |
Випарник розрахований із запасом за площею — щоб тримати ефективність при будь-якому навантаженні, а не лише в номінальній точці. Додаткове охолодження рідини піднімає загальну ефективність агрегату й компенсує коливання теплового навантаження, підлаштовуючи холодильне навантаження під поточні умови.
Як підбирають
Гвинтовий компресор, на відміну від спірального, регулює продуктивність плавно або широкими ступенями й тому спокійно тримає часткове навантаження. Саме на ньому машина працює більшу частину сезону, тому агрегати цього класу порівнюють не за EER у номіналі, а за сезонним ESEER — різниця між двома чилерами з однаковим EER може сягати чверті річного споживання.
- кількість незалежних холодильних контурів визначає поведінку при частковому навантаженні й при відмові: два контури лишають об’єкт із половиною потужності, а не без холоду
- об’єм води в контурі рахують від інерції системи — буферна ємність потрібна там, де навантаження стрибає (серверні, технологічні процеси, зали зі змінним заповненням)
- якщо холод потрібен цілий рік, дивляться у бік виконань із вільним охолодженням: узимку компресор зупиняється, і тепло скидається просто через повітряний теплообмінник
Окреме рішення — тип розширювального клапана: механічний у базовій комплектації, електронний ставиться опційно й оптимізує роботу на змінних режимах. Якщо об’єкт працює з широко змінним навантаженням, це замовляють одразу.
Що врахувати при монтажі
Якість води в контурі скидання — головний ризик експлуатації. Механічні домішки й солі жорсткості осідають на трубках кожухотрубного теплообмінника, і втрата ефективності настає раніше, ніж будь-яка аварія за тиском.
- фільтр у контурі обов’язковий; для відкритих джерел — ще й проміжний теплообмінник
- усі водяні контури обладнують реле протоку: пуск компресора без протоку руйнує теплообмінник швидше, ніж спрацює будь-який інший захист
- віброопори, гнучкі вставки на всіх водяних під’єднаннях і окремий фундамент — не опції: агрегат стоїть у приміщенні, тому шум і вібрація йдуть у будівлю
- технічному приміщенню потрібна вентиляція: попри водяне охолодження, машина віддає в повітря тепло від електродвигуна й корпусу
- навколо агрегату лишають простір для витягування трубного пучка — довжину, рівну довжині теплообмінника
Без цього запасу чистка або заміна пучка перетворюється на розбирання стіни.
